Натяжные монтажные зажимы предназначены для монтажа неизолированных проводов марки А, АС ГОСТ 839-80, стальных канатов, защищённых проводов СИП-3, несущей жилы самонесущего изолированного провода СИП-2, самонесущего изолированного провода СИП-4 на ВЛ, ВЛИ, ВЛЗ. Зажимы должны изготовляться типов: МП - монтажный плашечный; МК - монтажный клиновой. В условном обозначении зажимов цифра после букв означает группу проводов. Детали зажимов должны изготовляться: корпусы, плашки, рычаги, тяги зажима  МП-1, сухари и клинья 1,2  зажимов типа МК  - из ковкого и высокопрочного чугуна с временным сопротивлением разрыву не менее 370 МПа (37 кгс/мм²) и относительным удлинением не менее 5%; пальцы зажимов марок МП-1, МК-2, ось зажима марки МК-4, клинья зажима 3 и 4 марки зажима  МК-4 - из стали с временным сопротивлением разрыву не менее 598 МПа ( 61 кгс/мм²) и относительным удлинением не менее 16%; ось зажимов марок МК-2, МК-3, палец зажима марок МК-3, тяги зажимов марок МК-2, МК-3, МК-4, шайбы из стали с временным сопротивлением разрыву не менее 412 МПа (42 кгс/мм²) и относительным удлинением не менее 25%; пальцы зажимов марок МК-4 из стали с временным сопротивлением разрыву не менее 980 МПа (100 кг/мм²) и относительным удлинением не менее 10%; пружина - из проволоки стальной углеродистой пружинной по ГОСТ 9389-75; гайки по ГОСТ 5915-70; кольцо по ГОСТ 13940-80. Срок службы зажимов - 5 лет.

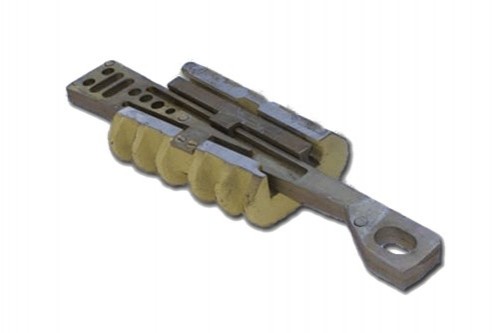

МОНТАЖНЫЙ ЗАЖИМ МП-1

Натяжной монтажный зажим МП-1 предназначен для осуществления заделки (захвата) А, АС сечением 25-70 мм². при натяжке в процессе монтажа ВЛ. Особенностью монтажного плашечного зажима МП-1 является то, что он позволяет осуществлять не только концевую заделку провода или каната, но и захватить провод в пролете без его повреждения. Зажимы марки МП-1 должны соединяться с линейной арматурой с разрушающей нагрузкой 70 кН (7тс), имеющей двухлапчатую проушину (например, звенья промежуточные двойные 2ПР).

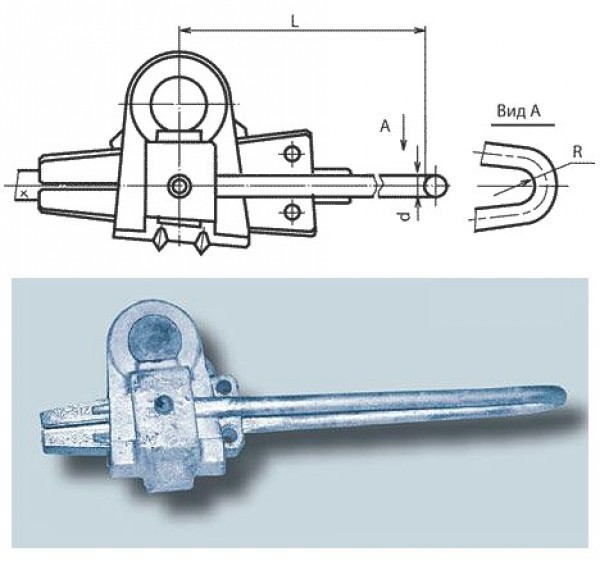

МОНТАЖНЫЙ ЗАЖИМ МК-2

Натяжной монтажный клиновой зажим МК-2 предназначен для осуществления заделки (захвата) А, АС провода сечением 95-185 кв. мм. при натяжке в процессе монтажа ВЛ. Особенностью монтажного клинового зажима МК-2 является то, что он позволяет осуществлять не только концевую заделку провода или каната, но и захватить провод в пролете без его повреждения. Зажим МК-2 поставляется с двумя типами клинов, которые применяются для монтажа проводов разного сечения.

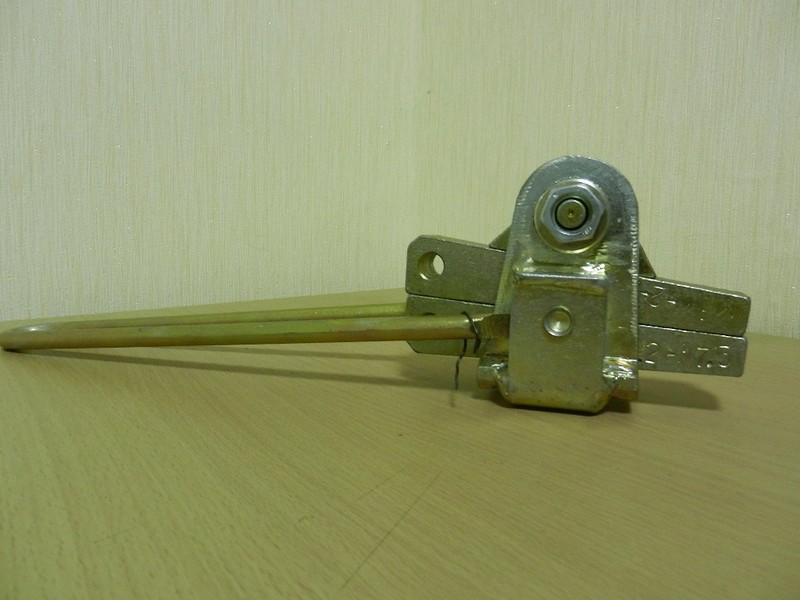

МОНТАЖНЫЙ ЗАЖИМ МК-3

Натяжной монтажный клиновой зажим МК-3 предназначен для осуществления заделки (захвата) А, АС провода сечением 240-350 кв. мм. и стальных канатов (тросов) сечением 50-72 кв. мм. при натяжке в процессе монтажа линий ВЛ. Особенностью монтажного клинового зажима МК-3 является то, что он позволяет осуществлять не только концевую заделку провода или каната, но и захватить провод (канат) в пролете без его повреждения. Зажим МК-3 поставляется с тремя типами клинов, которые применяются для монтажа проводов и канатов разного сечения.

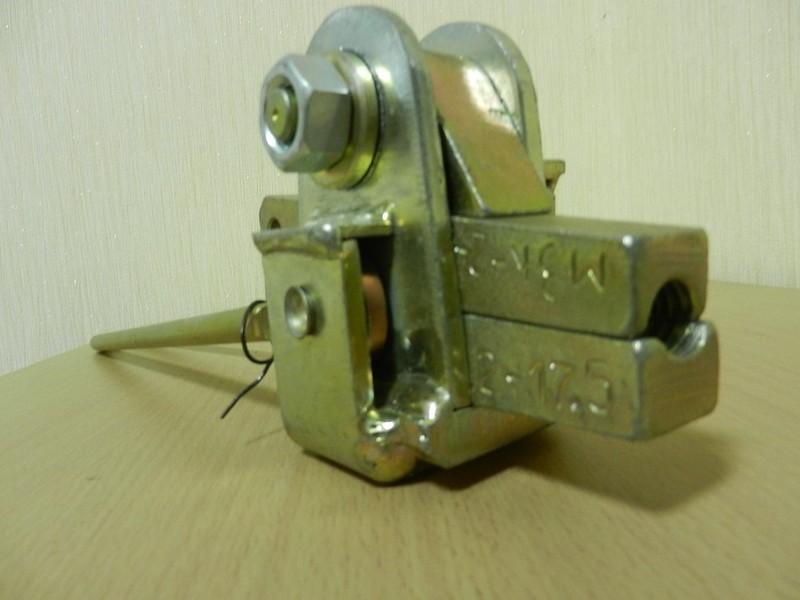

МОНТАЖНЫЙ ЗАЖИМ МК-4

Натяжной монтажный клиновой зажим МК-4 предназначен для осуществления заделки (захвата) А, АС провода сечением 450-600 кв. мм. и стальных канатов (тросов) сечением 101,72 кв. мм. при натяжке в процессе монтажа ВЛ. Особенностью монтажного клинового зажима МК-4 является то, что он позволяет осуществлять не только концевую заделку провода или каната, но и захватить провод (канат) в пролете без его повреждения. Зажим МК-4 поставляется с тремя типами клинов, которые применяются для монтажа проводов и канатов разного сечения.

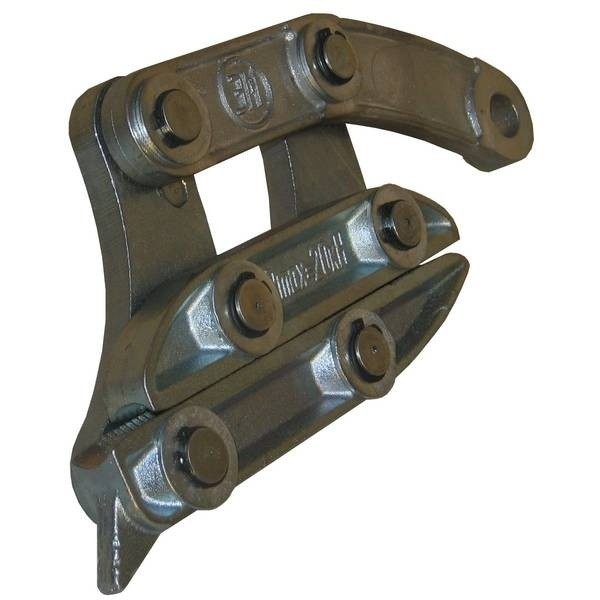

МОНТАЖНЫЙ КЛИНОВОЙ ЗАЖИМ  МКЗ

Монтажные клиновые зажимы типа МКЗ предназначены для заделки(захвата) неизолированных медных, алюминиевых и сталеалюминиевых проводов ГОСТ 839-80 диаметром от 5,1 мм до 30,0 мм, а также стальных канатов диаметром 9,2 мм до 13,0 мм при выполнение монтажных работ на ВЛ. Конструкция монтажного клинового зажима типа МКЗ позволяет осуществлять не только концевую заделку, но и захватывать провод в любой точке по всей его длине без разрыва провода и разборки зажима. Монтажный клиновой зажим типа МКЗ  состоит из литого корпуса, клина который одновременно является тягой и подвижной губки. На теле клина имеются специальные позы, которые при работе зажима выполняют роль направляющих движения подвижной губки и самого клина относительно корпуса. Материал деталей - Ст.35Л ГОСТ 977-88, Материал клиньев - Ст.3 ГОСТ 14637-89. Покрытия изделия: Клинья - Ц9хр. ГОСТ 9.301-86, Корпус - Ц9хр. ГОСТ 9.301-86 или ПФ-115, цвет жёлтый. Марка зажима МКЗ-1: Сечение провода 16-50 мм², Диаметр провода 5,1-9,6 мм; Сечение каната стального 50,45 мм², Диаметр каната стального 9,2 мм. Марка зажима МКЗ-2: Сечение провода 50-120 мм², Диаметр провода 9,6 - 15,4 мм; Сечение каната стального 72,95 - 101,72  мм², Диаметр каната стального 11,0 - 13,0 мм; Марка зажима МКЗ-3: Сечение провода 150-240 мм², Диаметр провода 15,8 - 22,4 мм;  Марка зажима МКЗ-4: Сечение провода 300-500 мм², Диаметр провода 22,1 - 30,0 мм.

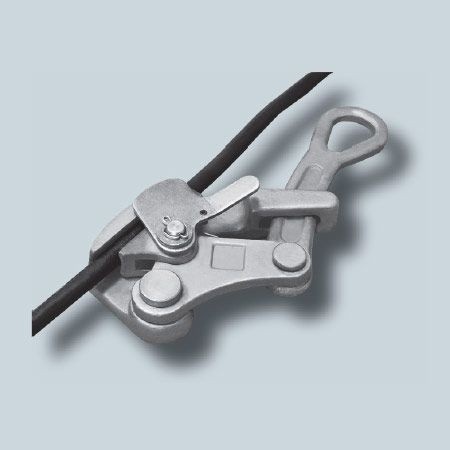

МОНТАЖНЫЙ ЗАЖИМ (ЛЯГУШКА) ЗПМ-6-14

Монтажный зажим плашечного типа ЗПМ-6-14 предназначен для захвата и протяжки неизолированных проводов ГОСТ 839-80 марки А и АС, а так же защищенных и изолированных проводов СИП при выполнении монтажных, строительных и ремонтных работ на линиях ВЛ. Конструкция плашечного зажима ЗПМ-6-14 позволяет осуществлять захват провода в любой точке по всей его длине без разрыва провода. Нанесенная на губки насечка позволяет надежно фиксировать как неизолированные, так и изолированные провода без повреждения изоляции. Монтажный зажим (лягушка) ЗПМ-6-14 является доработанным аналогом монтажного зажима МП-1. Марка провода: А-25-120 мм², АС-16/2.7, АС-25/4.2, АС-35/6.2, АС-50/8.0, АС-70/11, АС-95/16, СИП-3, сечением 35-50 мм², СИП-2, сечение несущей нулевой жилы 25-120 мм². Диаметр провода: 5,6-14,0 мм. Разрушающая нагрузка: 13,0 кН. Масса: 3,55 кг.

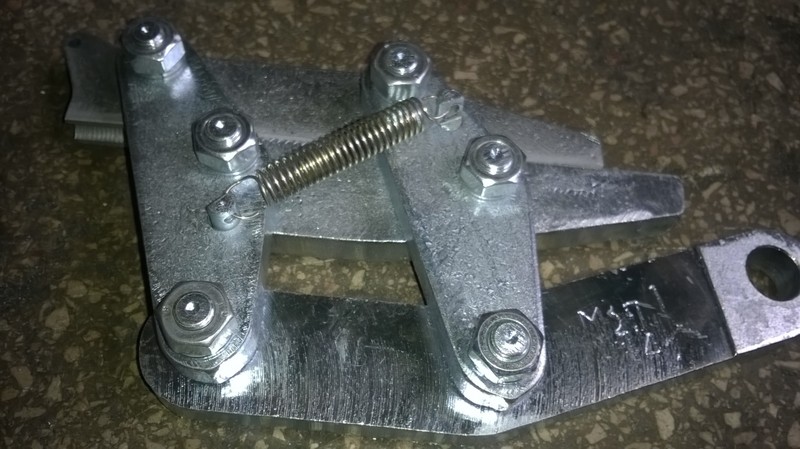

МОНТАЖНЫЙ ЗАЖИМ (ЛЯГУШКА) ЗПМ-8-19

Этот зажим для монтажников широко известен как “лягушка”. Его официальное наименование –зажим монтажный плашечного типа ЗПМ 8-19. С его помощью можно без труда захватить как изолированный провод, так и неизолированный провод. Это приспособление просто необходимо при протяжке провода и регулировки стрелы провеса, а также в случаях, когда в замене нуждается поврежденный участок провода. Марка провода: А-50-185 мм², АС-35/6.2-185/29, СИП-3, 35-150 мм, СИП-2, сечение несущей нулевой жилы 25-150 мм². Диаметр провода - 8,0-19,0 мм. Разрушающая нагрузка - 20,0 кН. Масса - 3,65 кг.

МОНТАЖНЫЙ ЗАЖИМ (ЛЯГУШКА) ЗПМ-19-29

Зажим монтажный (лягушка) ЗПМ-29-41 предназначен для работы с самонесущим изолированным проводом СИП-4 сечением 4 х 70 – 4 х 150 мм². ЗПМ-29-41 производит захват целиком всего жгута провода СИП-4.Особенностью данной конструкции монтажного зажима является то, что он позволяет осуществить не только концевую заделку провода, но и захват провода в любой точке по всей его длине без повреждения изоляции провода

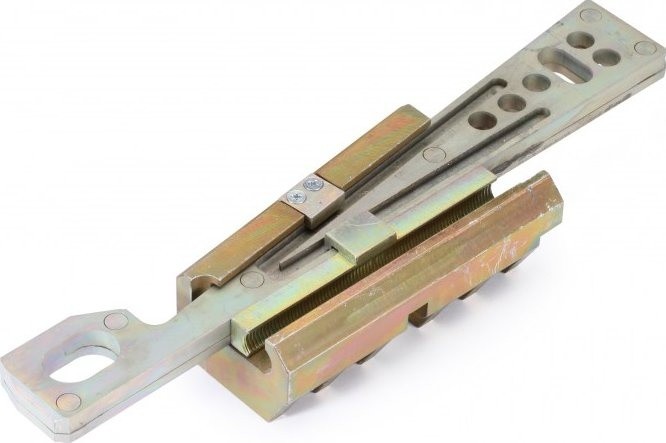

МОНТАЖНЫЙ ЗАЖИМ ( ЛЯГУШКА) ЗПМ-29-41

Зажим монтажный (лягушка) ЗПМ-29-41 предназначен для работы с самонесущим изолированным проводом СИП-4 сечением 4 х 70 – 4 х 150 мм².ЗПМ-29-41 производит захват целиком всего жгута провода СИП-4.Особенностью данной конструкции монтажного зажима является то, что он позволяет осуществить не только концевую заделку провода, но и захват провода в любой точке по всей его длине без повреждения изоляции провода
