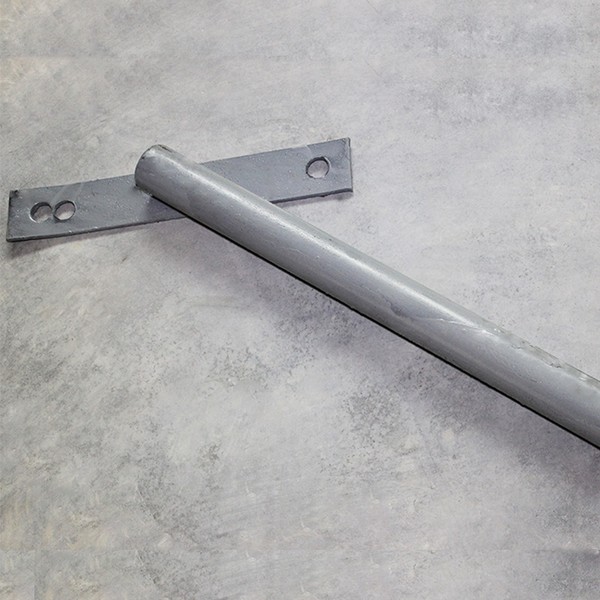

КРОНШТЕЙН КС-1.

Поскольку кронштейны крепления применяются повсеместно, а не только при проведении высоковольтных сетей, сегодня мы рассмотрим одну из таких моделей. Это кронштейн марки КС-1, используемый при установке уличных светильников. Крепление данной металлоконструкции, состоящей из трубы на 50 с приваренной к ней металлической полосой, производится с применением хомута серии Х-15 или же серии Х-16. Уточним, что марка хомута выбирается в соответствии с типом стойки и поставляются отдельно.

Детали: 1.Труба 50 х 2 ГОСТ 10704-76, кол - 1, масса 1,19 кг. 2.Полоса 60 х 5, кол - 1, масса - 0,65 кг, ГОСТ 103-76.

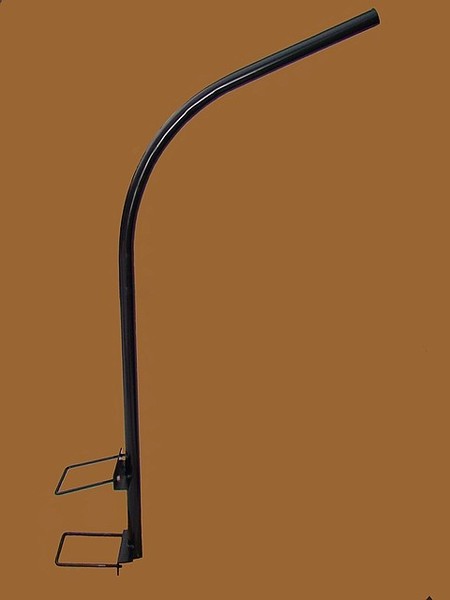

КРОНШТЕЙН КС-2.

Вся серия кронштейнов с аббревиатурой  КС предназначена для крепления светильников уличного освещения и рассчитана на сети напряжением 0,4 кВ. Не является исключением и металлический кронштейн типа  КС-2. Конструктивно, это стальное изделие, предназначенное для крепления светильника на железобетонных опорах воздушных ЛЭП. Выглядит он изогнутой трубой и двумя хомутами, посредством которых производится монтаж кронштейна на опору. Хомуты не входят в комплект поставки кронштейна, поскольку диаметр опор заранее неизвестен, и они заказываются отдельно и подбираются непосредственно по месту установки.

Детали: 1. Труба 50 х 2, кол - 1, масса - 3,4 кг, L - 1439 мм, ГОСТ 10704-76; 2. Труба 50 х 2, кол - 1, масса - 1,66 кг, L - 730 мм, ГОСТ 10704-76; 3. Труба 57 х 3, кол - 1, L-300 мм, масса - 0,81 кг, ГОСТ 10704-76; 4. Уголок 50 х 50 х 5, масса - 1,05 кг, кол - 2, L - 280 мм, ГОСТ 8503-86. Стандартные изделия: 5. Болт М10 х 20, кол - 2, ГОСТ 7798-70; 6. Гайка М10, кол - 2, ГОСТ 5915-70.

КРОНШТЕЙН КС-3.

Спаренный кронштейн марки КС-3 для крепления подвесного уличного светильника выглядит достаточно массивно. Две изогнутые трубы, стальная перемычка и два  хомута для крепления на железобетонную опору - вот конструкция этого кронштейна. Металлическое устройство изготавливаются из высококачественной углеродистой стали для повышения срока эксплуатации. Дополнительную антикоррозионную защиту готовому изделию обеспечивают с помощью обработки специальным лакокрасочным материалом – битумным лаком БТ-577, увеличивающим срок службы продукции.

Детали: 1.(2.) Труба 50 х 2, кол - 2, масса - 4,4 кг, L - 1866 мм, ГОСТ 10704-76; 3. Труба 50 х 2, кол - 2, масса - 1,66 кг, L - 730 мм, ГОСТ 10704-76; 5. Труба 57 х 3, кол - 1, L-300 мм, масса - 0,81 кг, ГОСТ 10704-76; 6. Уголок 50 х 50 х 5, масса - 1,05 кг, кол - 2, L - 280 мм, ГОСТ 8503-86, 4. Труба 50 х 2, кол -1, масса - 0,83 кг, L - 350 мм, ГОСТ 10704-76.Стандартные изделия: 7.Болт М10 х 20, кол - 2, ГОСТ 7798-70; 8.Гайка М10, кол - 2, ГОСТ 5915-70.
