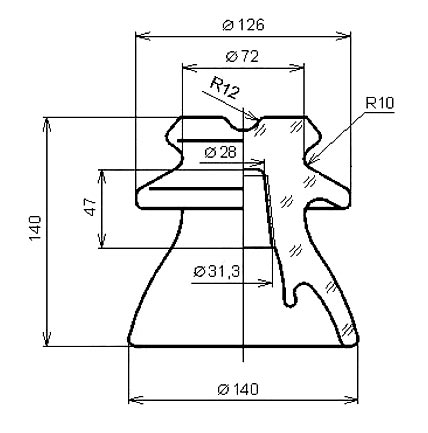

Изолятор штыревой фарфоровый ШФ-10Г. Назначение - Изоляторы штыревые фарфоровые ШФ-10Г  предназначены для изоляции и крепления  проводов (неизолированных и изолированных)  на воздушных линиях электропередач, в распределительных устройствах электростанций и подстанций переменного тока напряжением 6 и 10 кВ. Расшифровка марки изолятора ШФ-10Г: Ш - тип изолятора, штыревой; Ф - материал изоляционной части, фарфор; 10 - класс сети по напряжению, кВ; Г - конструктивное исполнение. Габаритные размеры изолятора ШФ-10Г(см. рис ниже):

Технические характеристики: Диаметр штыря для крепления изолятора, мм - 22; Диаметр верхней части штыря(крюка), мм - 20, (колпачок К-6, КП-22).Монтаж ШФ-10Г выполняется на штыри в составе крюков. При сборке под них подкладываются колпачки из полиэтилена типа К, КП. Силовой провод крепится внутри желоба либо на шейке диэлектрика. Для крепежа используется вязка проволочная ВШ-1 вместе со спиральной вязкой серии ВС. Изоляторы покрыты глазурью, которая увеличивает диэлектрические свойства и уменьшает загрязнённость корпуса изолятора. Аналог других производителей ШФ-10 МО.

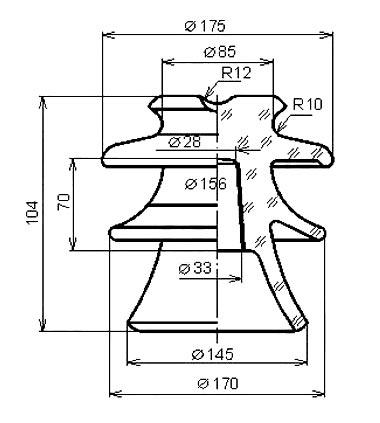

Изолятор штыревой фарфоровый ШФ-20Г. Назначение - Изоляторы штыревые фарфоровые ШФ-20Г  предназначены для изоляции и крепления  проводов (не изолированных и изолированных)  на воздушных линиях электропередач, в распределительных устройствах электростанций и подстанций переменного тока напряжение 0,4 до 20 кВ включительно. Расшифровка марки изолятора ШФ-20Г: Ш - тип изолятора, штыревой; Ф - материал изоляционной части, фарфор; 20 - класс сети по напряжению, кВ; Г - конструктивное исполнение. Буква "Г" в маркировке изолятора ШФ-20Г обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ШФ-20, ШФ-20А, ШФ-20Б, ШФ-20В в настоящее время являются устаревшими и не выпускаются. Габаритные размеры изолятора ШФ-20Г(см. рис. ниже):

Технические характеристики: Диаметр штыря для крепления изолятора, мм - 22; Диаметр верхней части штыря(крюка), мм - 20, (колпачок К-6, К-7, К-9, К-10, КП-22). По сравнению с ШФ-10Г имеет более чем в 1,5 увеличенную длину утечки тока. Изоляторы покрыты глазурью, которая увеличивает диэлектрические свойства и уменьшает загрязнённость корпуса изолятора. Аналог других производителей ШФ-20ГО, SDI30, IF20. Габаритные размеры изолятора ШФ-35В (см. рис ниже):
