Зажимы поддерживающие глухие ПГН-1-5, ПГН-2-6, ПГН-3-5 предназначены для крепления одного алюминиевого (А) или сталеалюминиевого (АС) провода к изолирующим подвескам линий электропередач 6, 10 кВ и выше. Зажимы ПГН-2-6А применяются для крепления молниезащитных троссов (ПС) или стальных канатов.

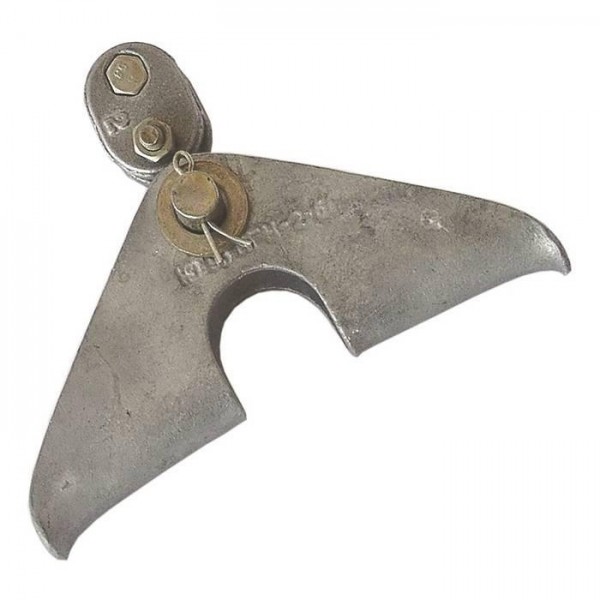

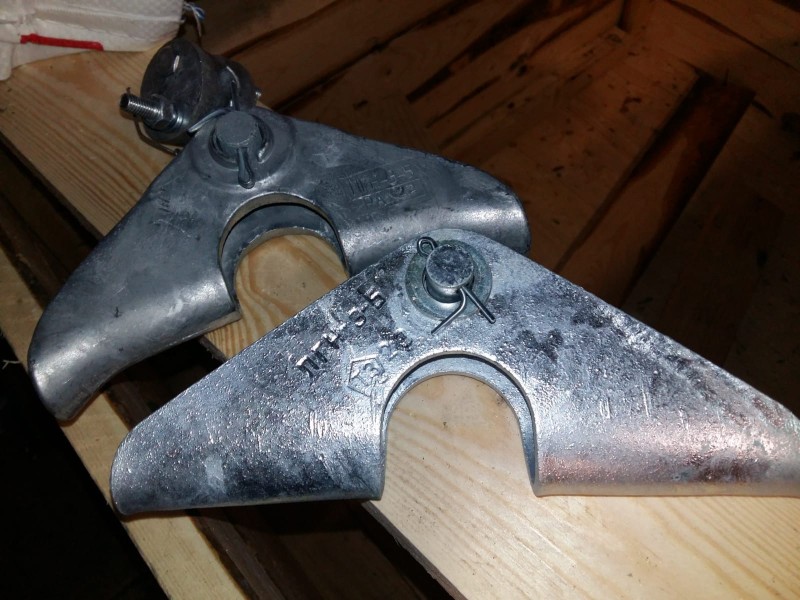

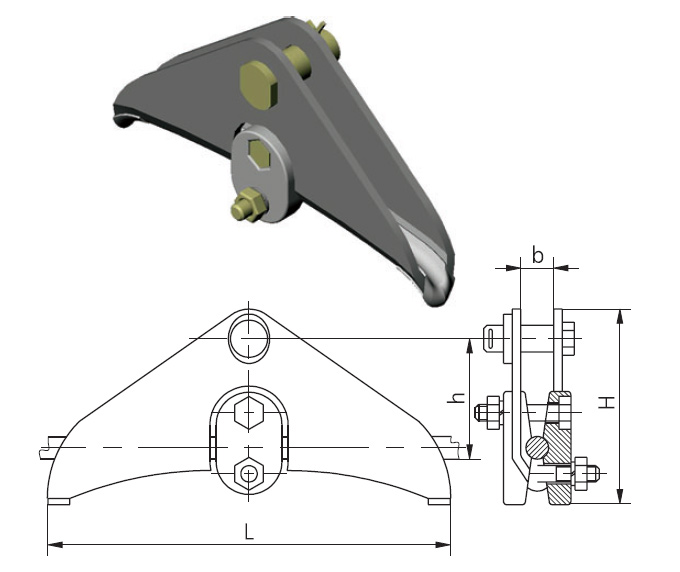

ЗАЖИМ ПГН-1-5, ПГН-2-6, ПГН-3-5.

ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-1-5. Размеры: L - 192 мм; Н - 94 мм; b - 17 мм; h - 55 мм. Диаметр алюминиевых,сталеалюминиевых и медных проводов - 6,4 - 9,2 мм.Разрушающая нагрузка, не менее  - 25 (2,5) кН (т.с.). ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-2-6. Размеры: L - 192 мм; Н - 93 мм; b - 17 мм; h - 55 мм. Диаметр алюминиевых,сталеалюминиевых и медных проводов - 9,6 - 12,6 мм.Разрушающая нагрузка, не менее  - 25 (2,5) кН (т.с.).ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-3-5. Размеры: L - 220 мм; Н - 111 мм; b - 17 мм; h - 67 мм. Диаметр алюминиевых,сталеалюминиевых и медных проводов - 13,5 - 19,6 мм.Разрушающая нагрузка, не менее  - 29,4 (3) кН (т.с.).

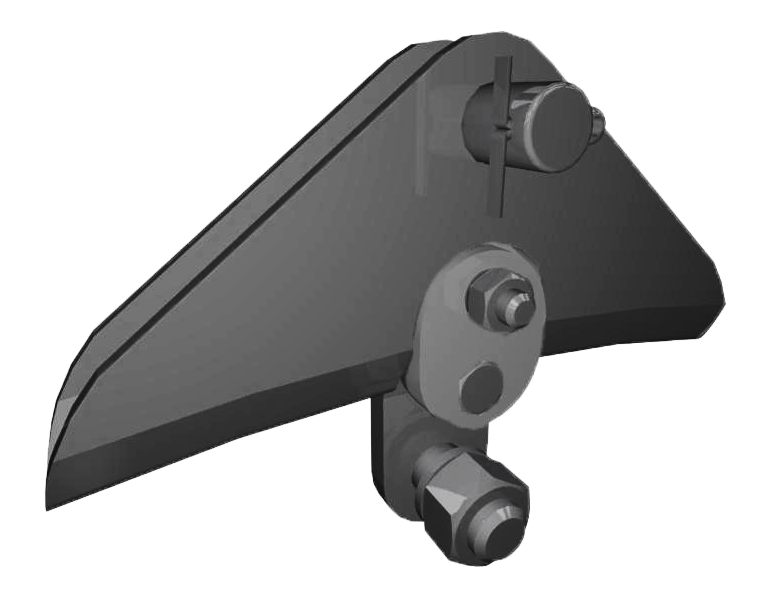

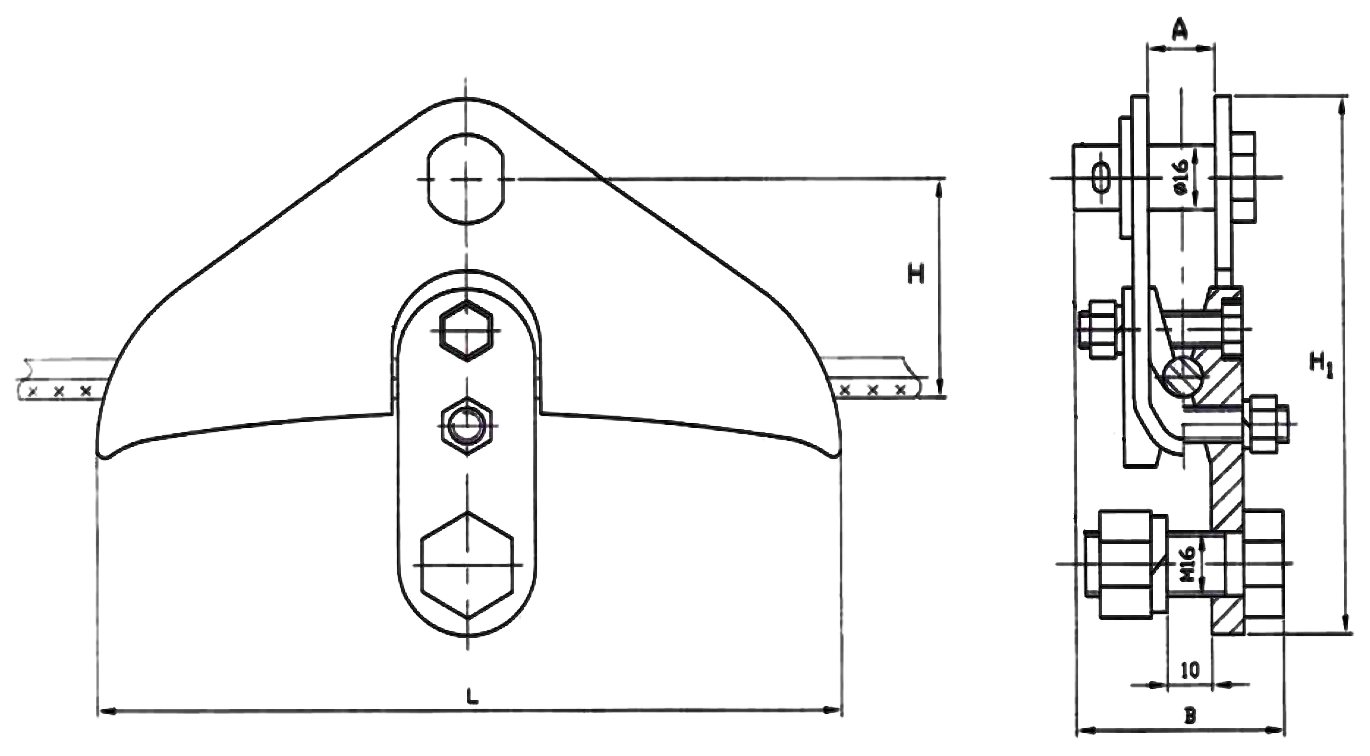

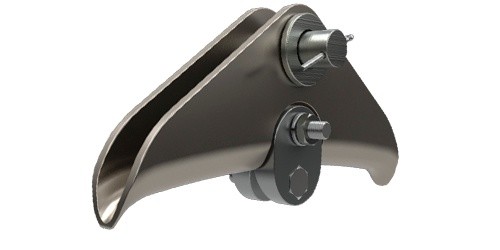

ЗАЖИМ ПГН-2-6А.

ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-2-6А. Размеры: L - 190 мм; Н1 - 136 мм; А - 17 мм; Н - 55 мм, В - 52,5 мм. Диаметр алюминиевых,сталеалюминиевых и медных проводов - 6,8 - 10,5 мм. Разрушающая нагрузка, не менее  - 25 (2,5) кН (т.с.).

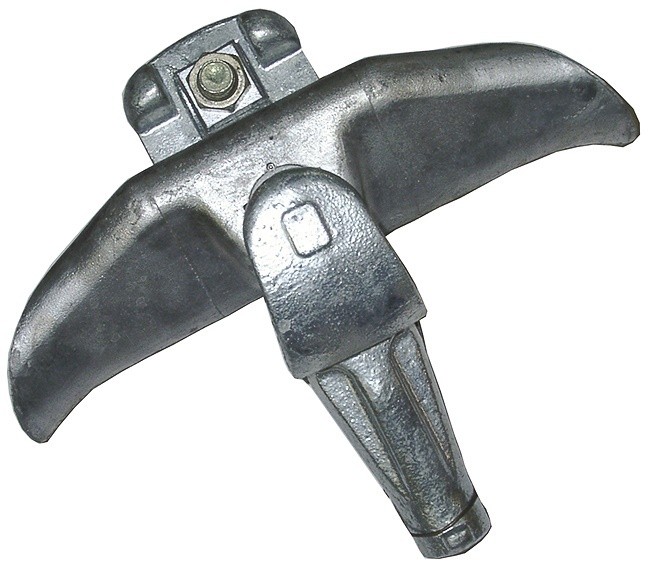

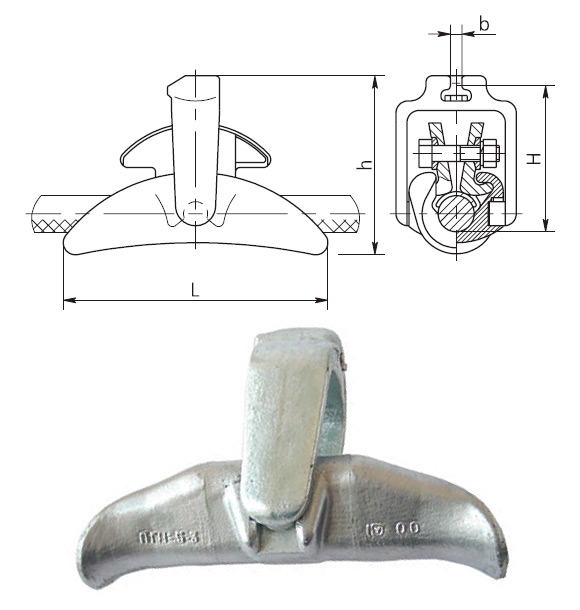

ЗАЖИМ ПГН-5-3, ПГН-5-4, ПГН-6-5, ПГН-6-9, ПГН-8-8.

Зажим поддерживающий глухой ПГН-5-3 предназначен для крепления одного алюминиевого (марки А) или сталеалюминевого (марки АС) провода диаметром 21,6-33,2 к изолирующим подвескам линий электропередачи 35, 110, 220 кВ. Зажим ПГН-5-3 имеет литую лодочку из алюминиевого сплава, алюминиевую прокладку, две плашки и подвеску из ковкого чугуна. В зависимости от марки проводов, монтируемых в зажиме, на провод накладывается соответствующая прокладка:

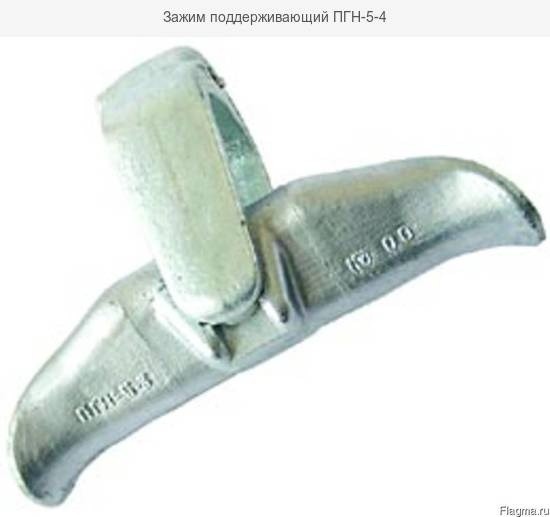

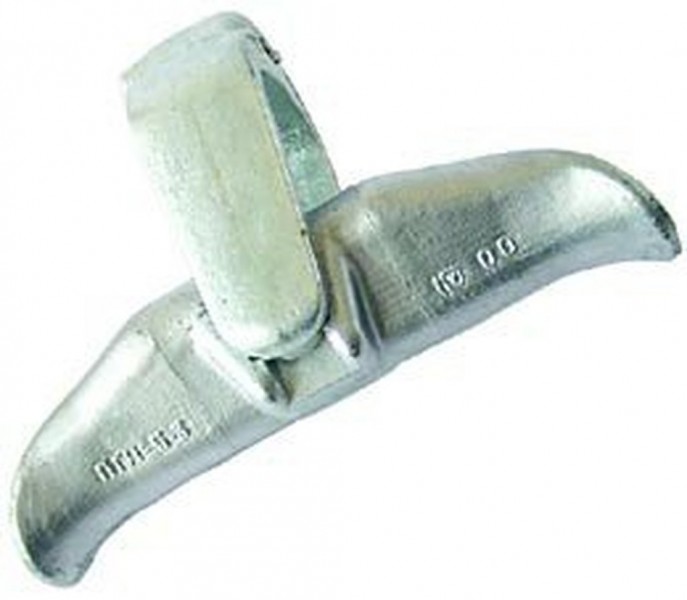

Зажим ПГН-5-3 предназначен для замены снятых с производства зажимов ПГ-4-4В и ПГ-5-26. Зажим поддерживающий глухой ПГН-5-4 предназначен для крепления одного алюминиевого (марки А) или сталеалюминевого (марки АС) провода диаметром 21,6-33,2 к изолирующим подвескам линий электропередачи 35, 110, 220 и 330 кВ. Зажим ПГН-5-4 имеет литую лодочку из алюминиевого сплава, алюминиевую прокладку, две плашки и подвеску из ковкого чугуна. По сравнению с зажимом ПГН-5-3, данный тип зажима рассчитан на нагрузку не менее 100 кН. ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-5-3. Размеры: L - 300 мм; Н - 158 мм; h - 188 мм, b - 19,2 мм. Диаметр алюминиевых, сталеалюминиевых и медных проводов - 21,6 - 33,2 мм. Разрушающая нагрузка, не менее  - 60 (6) кН (т.с.). ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-5-4. Размеры: L - 300 мм; Н - 162 мм; h - 196 мм, b - 19,2 мм. Диаметр алюминиевых, сталеалюминиевых и медных проводов - 21,6 - 33,2 мм. Разрушающая нагрузка, не менее  - 100 (10) кН (т.с.). ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-6-5. Размеры: L - 300 мм; Н - 166 мм; h - 196 мм, b - 19,2 мм. Диаметр алюминиевых, сталеалюминиевых и медных проводов - 34,5 - 37,5 мм. Разрушающая нагрузка, не менее  - 100 (10) кН (т.с.). ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-6-9. Размеры: L - 300 мм; Н - 187 мм; h - 223 мм, b - 19,2 мм. Диаметр алюминиевых, сталеалюминиевых и медных проводов - 59 мм. Разрушающая нагрузка, не менее  - 60 (6) кН (т.с.). ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-8-8. Размеры: L - 300 мм; Н - 177 мм; h - 216,5 мм, b - 19,2 мм. Диаметр алюминиевых, сталеалюминиевых и медных проводов - 45 - 46,5 мм. Разрушающая нагрузка, не менее  - 120 (12) кН (т.с.).

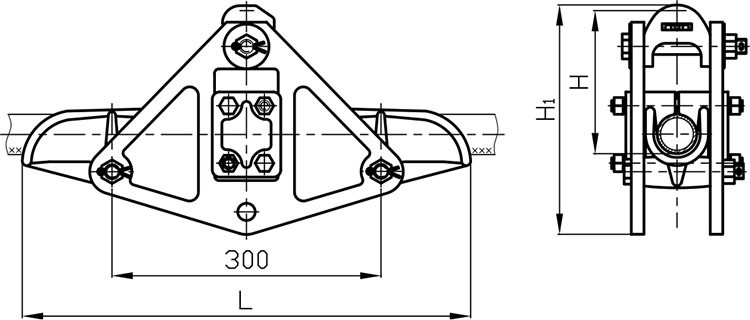

ЗАЖИМ ПГН-5-6, ПГН-5-7, ПГН-6-6, ПГН-8-7.

ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-5-6. Размеры: L - 300 мм; Н1 - 243 мм; H - 38 мм. Диаметр алюминиевых, сталеалюминиевых и медных проводов - 21,6 - 33,2 мм.Разрушающая нагрузка, не менее  - 60 (6) кН (т.с.).ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-5-7. Размеры: L - 300 мм; Н1 - 263 мм; H - 58 мм. Диаметр алюминиевых, сталеалюминиевых и медных проводов - 21,6 - 33,2 мм. Разрушающая нагрузка, не менее  - 60 (6) кН (т.с.).ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-6-6. Размеры: L - 300 мм; Н1 - 243 мм; H - 54 мм. Диаметр алюминиевых, сталеалюминиевых и медных проводов - 37,5; 33,9 мм. Разрушающая нагрузка, не менее  - 100 (10) кН (т.с.).ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ ГЛУХОЙ ПГН-8-7. Размеры: L - 300 мм; Н1 - 272 мм; H - 51 мм. Диаметр алюминиевых, сталеалюминиевых и медных проводов - 45 - 46,5 мм.Разрушающая нагрузка, не менее  - 120 (12) кН (т.с.).

ЗАЖИМ ПГН-8-6.
