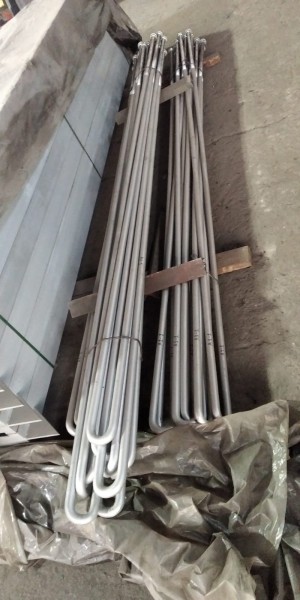

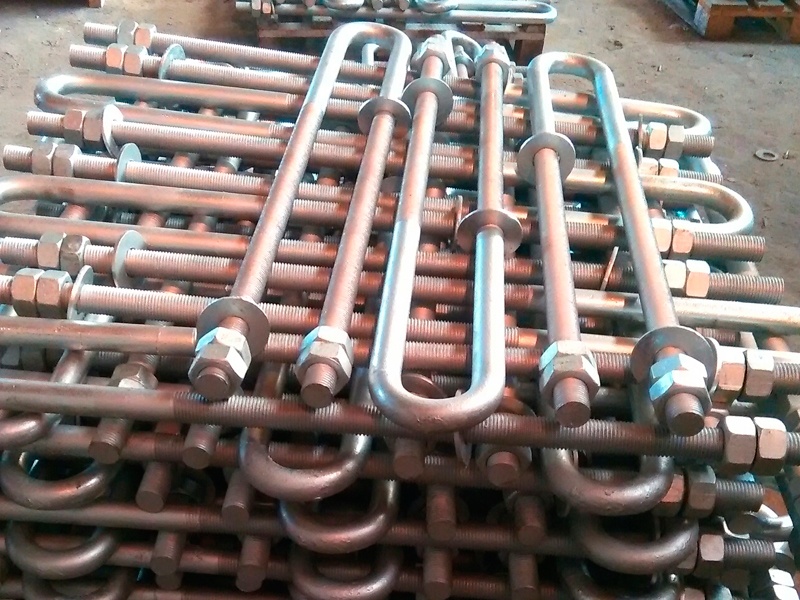

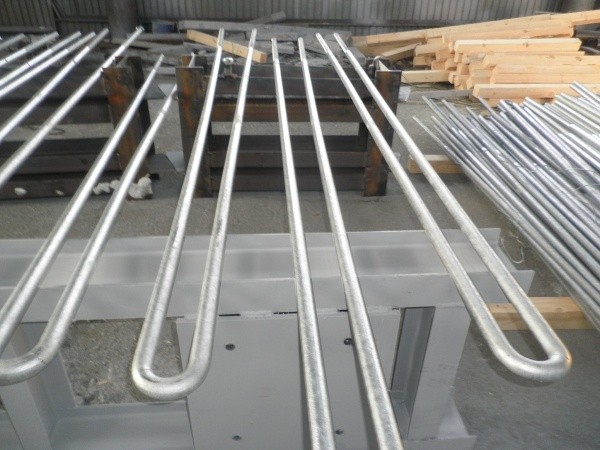

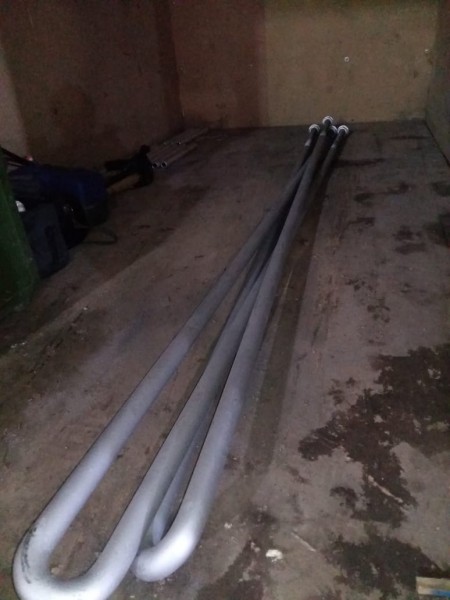

Болты U-образной формы представляют собой монтажную скобу имеющую резьбу на обоих концах. Изделие предназначено для крепежа изделий и деталей опор ЛЭП. Данные металлические детали болты U-образные А1-1, А1-2, А2-1, А2-2, А3-1, А3-2, Р39, Р40, Р41, Р42 применяются для крепления оттяжек опор к анкерным плитам, металлические детали Р37, Р38 для крепления оттяжек к сваям. Для антикоррозийной защиты изделия покрываются холодным, горячим цинком, битумным лаком.

АНКЕР (U-ОБРАЗНЫЙ БОЛТ) А 1-1

Детали: Болт М30, L-7000 мм, кол-во-1шт, масса-38,8 кг;  Гайка М30, кол-во-4 шт, масса-0,2кг; Шайба 30, кол-во-2 шт,масса-0,1кг.

АНКЕР (U-ОБРАЗНЫЙ БОЛТ) А 1-2

Детали: Болт М30, L-8000 мм, кол-во-1шт, масса-44,4 кг;  Гайка М30, кол-во-4 шт, масса-0,2кг; Шайба 30, кол-во-2 шт,масса-0,1кг.

АНКЕР (U-ОБРАЗНЫЙ БОЛТ) А 2-1

Детали: Болт М36, L-7000 мм, кол-во-1шт, масса-56,0 кг;  Гайка М36, кол-во-4 шт, масса-0,4кг; Шайба 36, кол-во-2 шт,масса-0,1кг.

АНКЕР (U-ОБРАЗНЫЙ) А 2-2

Детали: Болт М36, L-8000 мм, кол-во-1шт, масса-63,9 кг;  Гайка М36, кол-во-4 шт, масса-0,4кг; Шайба 36, кол-во-2 шт,масса-0,1кг.

АНКЕР (U-ОБРАЗНЫЙ) А 3-1

Детали: Болт М42, L-7000 мм, кол-во-1шт, масса-76,1 кг;  Гайка М42, кол-во-4 шт, масса-0,6кг; Шайба 42, кол-во-2 шт,масса-0,2кг.

АНКЕР (U-ОБРАЗНЫЙ) А 3-2

Детали: Болт М42, L-8000 мм, кол-во-1шт, масса-87,0 кг;  Гайка М42, кол-во-4 шт, масса-0,6кг; Шайба 42, кол-во-2 шт,масса-0,2кг.

АНКЕР (U-ОБРАЗНЫЙ) Р 38, Р 39, Р 40, Р 41, Р 42

Гайка М30, кол. - 4 шт; Шайба М30, кол. - 4 шт. Гайка М36, кол. - 4 шт; Шайба  36, кол. - 2 шт.Гайка М30, кол. - 4 шт; Шайба М 30, кол.-2 шт. Гайка М36, кол. - 4 шт;Шайба 36, кол.-2 шт.

МЕТАЛЛИЧЕСКАЯ ДЕТАЛЬ Р 37

Процесс изготовления анкерных болтов металлических U-образной формы делится на несколько операций. Заготовительная операция: Прутки из соответствующего круга, стали СТ3сп ГОСТ 380-205 отрезаются на отрезном станке (механическая пила) на заготовку заданной длинны. Токарная операция: Заготовка торцуется, центруется каждый конец заготовки на токарном станке. Заготовка зажимается в патроне, поджимается центром, протачивается, снимается фаска и нарезается резьба на заданной чертежом длине, калибруется и повторяются переходы с другим концом заготовки. Работы проводятся на токарном станке с удлиненной станиной. Кузнечная операция: Производится нагрев заготовки в месте гиба. Радиус гиба согласно чертежа. Операция производится на трубогибочном станке. Комплектация: Болты U-образной формы комплектуют шайбами ГОСТ 11371-70 и гайками ГОСТ 5915-70 согласно чертежей и требованию заказчика.
