ДЕТАЛЬ КРЕПЛЕНИЯ РИГЕЛЯ Д-12, Д-20, Д-110

Комплект крепления ригеля Д12 - применяется для крепления ригеля к стойке подножников фундаментов опор ВЛ. Для закрепления одного ригеля требуется два комплекта детали Д12 и одна деталь Д13. Состав комплекта метизов: Болт М27х1000, L=400 – 1 шт.; Гайка М27 (ГОСТ 5915-70) – 2 шт.; Шайба б12 60х60 ф29 – 1 шт.

ДЕТАЛЬ КРЕПЛЕНИЯ  Д-13

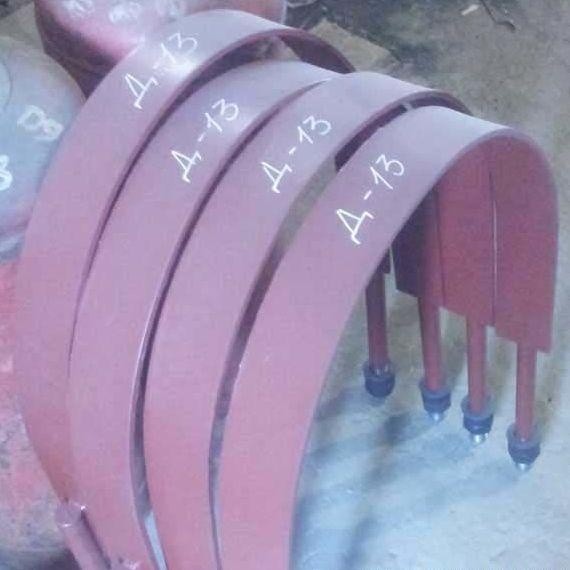

U-хомут Д13 - предназначен для крепления железобетонных ригелей  АР5, РЦ 3,0-6, РЦ 3,5-6 к железобетонным цилиндрическим и коническим стойкам диаметром 560/334 мм опор линий электропередач ВЛ 35 - 500 кВ. Размеры хомута Д-13: Диаметр хомута - 560 мм; Расстояние между центрами шпилек - 620 мм; Вес (масса) хомута - 12,5 кг. Конструкция хомута Д-13: Диаметр шпильки М 30; Длина шпилек - 430 мм; Длина резьбы - 85 мм; Толщина полосы - 8 мм; Ширина полосы - 80 мм; Длина полосы (заготовки) - 1360 мм; Радиус гиба полосы -280 мм.

ДЕТАЛЬ КРЕПЛЕНИЯ Д-14

ДЕТАЛЬ КРЕПЛЕНИЯ Д-15
