ЗАЖИМЫ СОЕДИНИТЕЛЬНЫЕ ПЛАШЕЧНЫЕ ТИПА ПА.

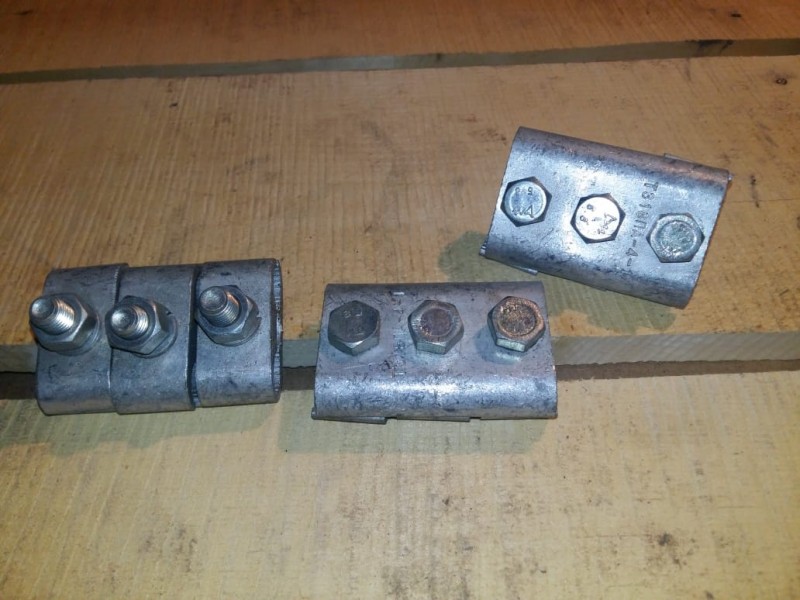

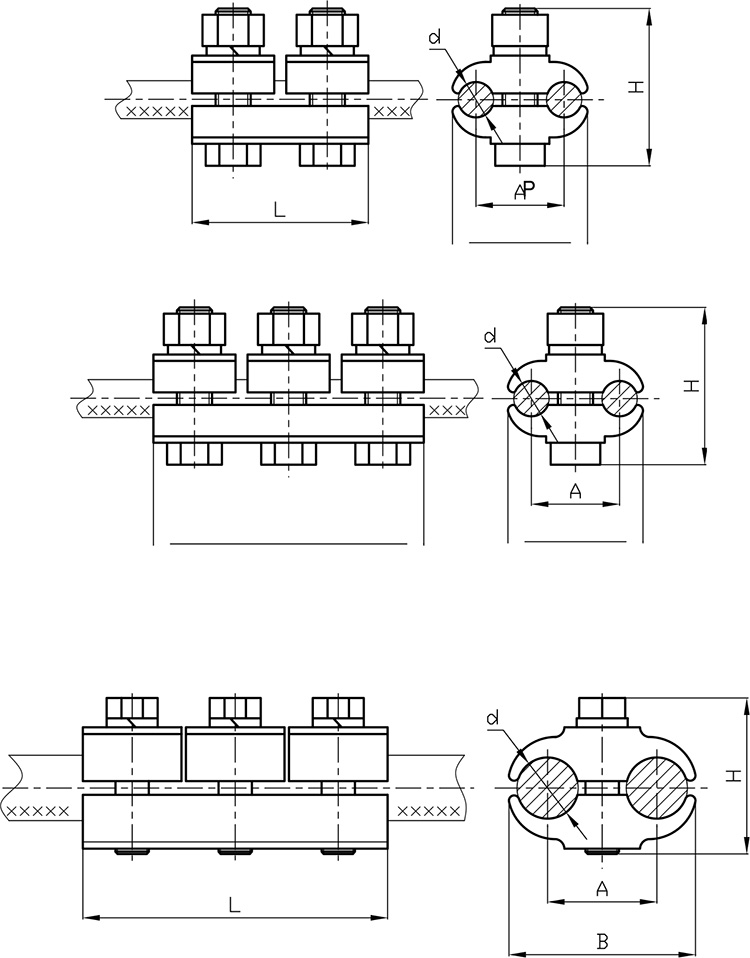

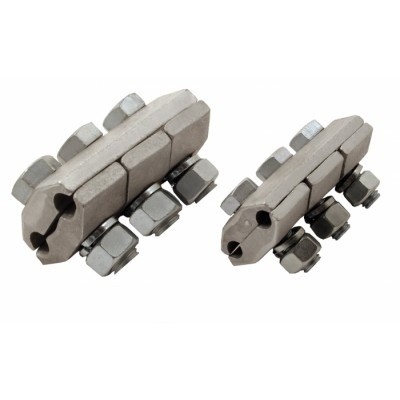

Соединительные плашечные зажимы ПА используются при соединении алюминиевых или сталеалюминиевых проводом при создании обвязки на изоляторах или других элементах конструкций ВЛ. Зажимы монтируются очень просто и не требуют использование специального инструмента. Плашки зажимаются болтами при помощи обычного гаечного ключа. При правильном выборе плашечного зажима ПА в желобе плашки должен оставаться зазор, что свидетельствует о правильном монтаже. Зажимы плашечные ПА-1-1, ПА-2-2А, ПА-3-2А зажимаются двумя болтами, а зажимы ПА2-2, ПА3-2, ПА4-1, ПА-5-1, ПА-6-1 тремя болтами.

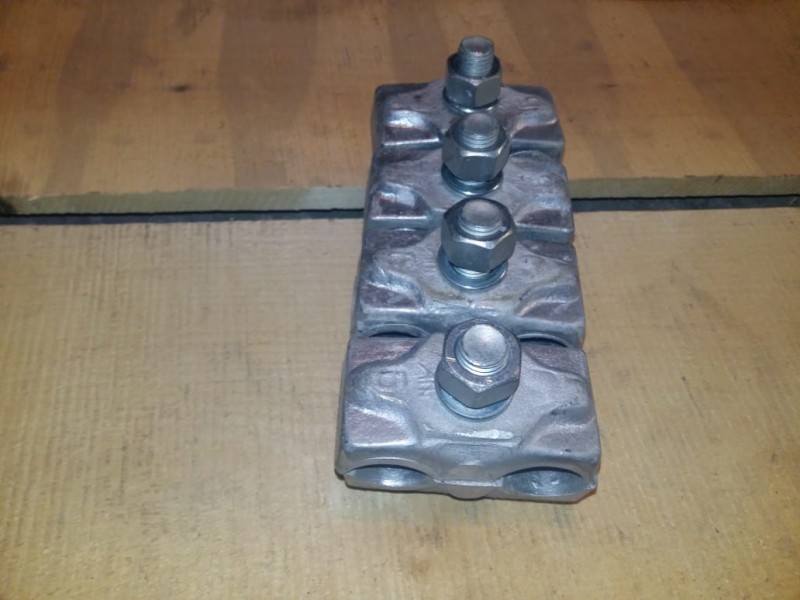

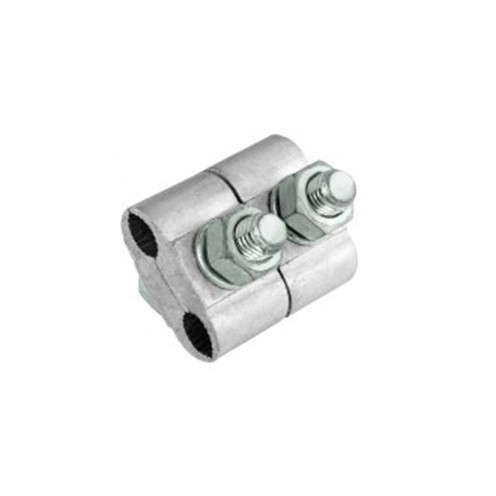

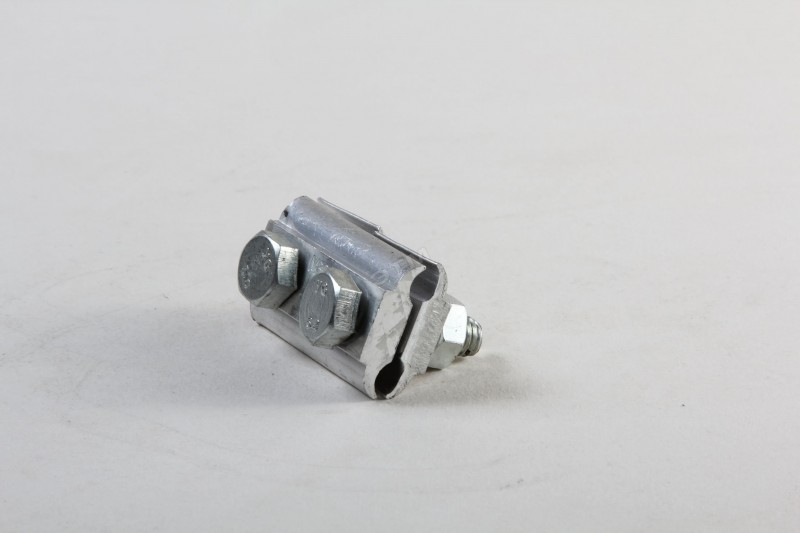

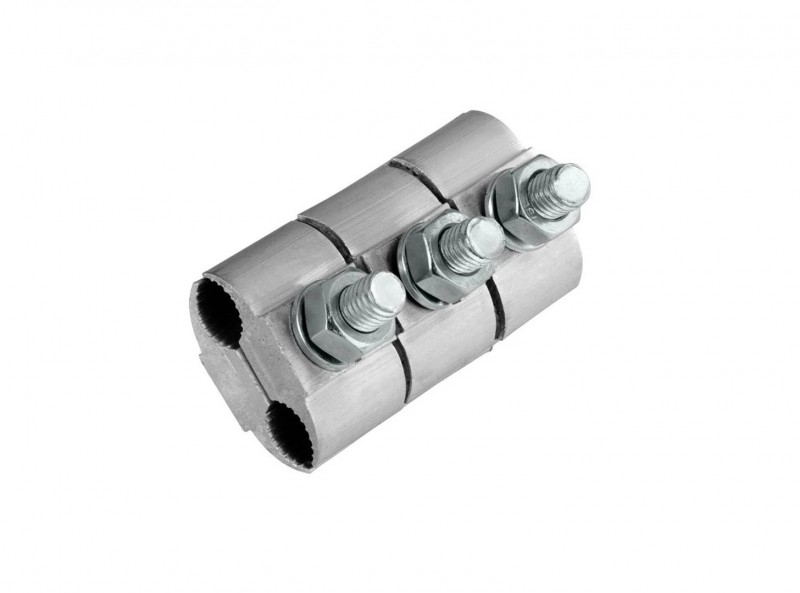

ЗАЖИМ ПЛАШЕЧНЫЙ ПА-1-1: Плашка большая - 1 шт. (Сплав алюминиевый АД31, АД35); Плашка малая - 2 шт.(Сплав алюминиевый АД31, АД35); Болт М8х30 - 2 шт. (Сталь 14х17Н 2); Гайка М8 - 2 шт. (Сталь 14х17Н 2); Шайба пружинная 8 - 2 шт. (Сталь 65Г/Покрытие ТД Ц 70....100). ЗАЖИМ ПЛАШЕЧНЫЙ  ПА-2-2: Плашка большая - 1 шт. (Сплав алюминиевый АД31); Плашка малая - 3 шт. (Сплав алюминиевый АД31); Болт М10х35 - 3 шт. (Сталь 14х17Н2); Гайка М10 - 3 шт. (Сталь 14х17Н2); Шайба пружинная 10 - 3 шт. (Сталь 65Г/Покрытие ТД Ц 70....100). ЗАЖИМ ПЛАШЕЧНЫЙ ПА-2-2А: Плашка большая - 1 шт. (Сплав алюминиевый АД31); Плашка малая - 2 шт. (Сплав алюминиевый АД31); Болт М10х35 - 2 шт. (Сталь 14х17Н2); Гайка М10 - 2 шт. (Сталь 14х17Н2); Шайба пружинная 10 - 2 шт. (Сталь 65Г/Покрытие ТД Ц 70....100). ЗАЖИМ ПЛАШЕЧНЫЙ ПА-3-2: Плашка большая - 1 шт. (Сплав алюминиевый АД31); Плашка малая - 3 шт. (Сплав алюминиевый АД31); Болт М10х40 - 3 шт. (Сталь 14х17Н2); Гайка М10 - 3 шт. (Сталь 14х17Н2); Шайба пружинная 10 - 3 шт. (Сталь 65Г/Покрытие ТД Ц 70....100). ЗАЖИМ ПЛАШЕЧНЫЙ ПА-3-2А: Плашка большая - 1 шт. (Сплав алюминиевый АД31); Плашка малая - 2 шт. (Сплав алюминиевый АД31); Болт М10х40 - 2 шт. (Сталь 14х17Н2); Гайка М10 - 2 шт. (Сталь 14х17Н2); Шайба пружинная 10 - 2 шт. (Сталь 65Г/Покрытие ТД Ц 70....100). ЗАЖИМ ПЛАШЕЧНЫЙ ПА-4-1: Плашка большая - 1 шт. (Сплав алюминиевый АД31, АД35); Плашка малая - 3 шт. (Сплав алюминиевый АД31, АД35); Болт М12х55 - 3 шт. (Сталь 14х17Н2); Гайка М12 - 3 шт. (Сталь 14х17Н2); Шайба пружинная 12 - 3 шт. (Сталь 65Г/Покрытие ТД Ц 70....100). ЗАЖИМ ПЛАШЕЧНЫЙ ПА-5-1: Плашка большая - 1 шт. (Сплав алюминиевый АД31, АД35); Плашка малая - 3 шт. (Сплав алюминиевыйАД31, АД35); Болт М14х65 - 3 шт. (Сталь 20/Покрытие ТД Ц 15....30); Гайка М14 - 3 шт. (Сталь 14х17Н2); Шайба пружинная 14 - 3 шт. (Сталь 65Г/Покрытие ТД Ц 70....100).ЗАЖИМ ПЛАШЕЧНЫЙ ПА-6-1: Плашка большая - 1 шт. (Сплав алюминиевый АД31); Плашка малая - 4 шт. (Сплав алюминиевый АД31); Болт М14х75 - 4 шт. (Сталь 20/Покрытие ТД Ц 15....30); Гайка М14 - 4 шт. (Сталь 20/Покрытие ТД Ц 15....30); Шайба пружинная 14 - 4 шт. (Сталь 65Г/Покрытие ТД Ц 70....100). Изготавливаются по ТУ: 3449-013-40064547-01 (ТЗВА); 3449-115-00111120-95 (ЭС); 3449-029-84716711-2009 (ТЭМЗ); 3449-059-98742070-2009 (ТАИЗ); 3449-001-52819896-2010 (МЗВА).
