ИЗОЛЯТОРЫ ИШОС

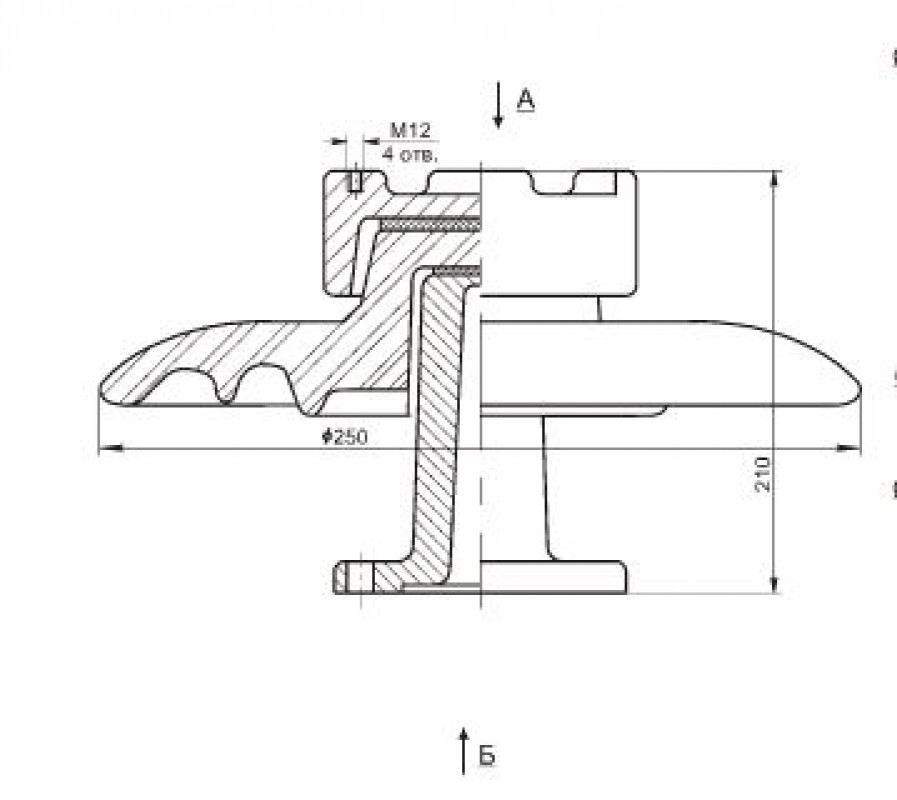

Изоляторы ИШОС-10-20-2 УХЛ1 изготавливаются взамен снятых с производства фарфоровых опорных наружной установки штыревых изоляторов ОНШ-10-20, ОНШ-10-2000, ОШН-10-85 и др. изоляторов на напряжение 10кВ. Высоковольтные изоляторы типа ИШОС-10-20 разработаны и серийно выпускаются взамен устаревших снятых с производства фарфоровых изоляторов типа ОНШ-20-10, ОНШ-20-1000, ОШН-10-85. Основная задача решаемая при разработке новых изоляторов: возможность быстрой идентификации их при выходе из строя. Изоляторы соответствуют ГОСТ 1232-82, ГОСТ 18328-73,  ТУ 3493-005-81713756-2015. Гарантийный срок эксплуатации - 5 лет. Срок службы изоляторов - 30 лет. Срок хранения по ГОСТ 15150- 5 лет. Изоляторы имеют специальную конструкцию для работы в особо загрязненных районах вблизи ТЭЦ, ГРЭС, ГОК и др. Строительная высота и присоединительные размеры точно соответствуют фарфоровому ОНШ-10-20, что позволяет производить быструю замену и сократить время обслуживания. В отличие от фарфорового аналога изолятор изготовлен из закаленного стекла. Применение закаленного стекла позволяет исключить возникновение микротрещин свойственных электротехническому фарфору и соответственно исключить возможность потери электроизоляционных свойств. При разрушении изолятора в результате механического воздействия или электрического происходит разрушение закаленной стеклянной детали. Стеклянная электроизоляционная деталь разрушается на большое количество малых осколков, тем самым идентифицируя вышедший из строя изолятор. Разрушенный остаток электроизоляционной стеклянной детали продолжает сохранять механическую прочность до 80% от максимальной разрушающей нагрузки. Это позволяет при эксплуатации в колонках данного изолятора продолжать какое то время эксплуатировать его до плановой замены. Сохранение механических свойств изолятора имеет существенную роль при оперативных работах персонала станции. Так как основное количество поломок опорных стержневых изоляторов на подстанциях происходит во время оперативной работы (смыкание, размыкание ножей разъединителя и др) то сохранение механических свойств изолятора без падения шин на землю является дополнительным фактором охраны труда при проведении работ. Быстрая визуализация вышедшего из строя изолятора позволяет оперативно принять меры по замене и снизить время отключений. Изоляторы ИШОС изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом: высота над уровнем моря не более 1000 м; толщина корки льда не более 20 мм; скорость ветра при гололеде до 15 м/с; скорость ветра при отсутствии гололеда до 40 м/с; верхнее значение температуры окружающего воздуха плюс 40°C; нижнее значение температуры окружающего воздуха минус 60°C. Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов должно соответствовать атмосфере I и II по ГОСТ 15150-69.Расшифровка условного обозначения изолятора: ИШОС - Х1 - Х2 - Х3 УХЛ 1, ИШОС -товарный знак стеклянных опорных изоляторов, Х1 -номинальное напряжение в кВ, Х2 - разрушающая нагрузка на изгиб изолятора в кН,, Х3- степень загрязнения по ГОСТ9920, УХЛ - климатическое исполнение по ГОСТ 15150, 1- категория размещения по ГОСТ15150 Изоляторы ИШОС-10-20-2 УХЛ1 подвергаются приемосдаточным испытаниям по 5 показателям, включающим: приложение испытательной силы на изгиб, контроль прогиба, контроль отсутствия пластической деформации; приложение испытательного крутящего момента в течение 1 мин., контроль угла закручивания, контроль отсутствия пластической деформации при кручении; приложение испытательного переменного кратковременного напряжения в сухом состоянии; термомеханические испытания четырех циклов по 24 часа охлаждения до 60 градусов и нагревания до 50 градусов с одновременным приложением механической разрушающей силы. В комплект поставки изоляторов ИШОС-10-20-2 УХЛ1. входит: изолятор в упаковке по ТУ 3493-005-81713756-2015; паспорт на каждый изолятор; указания по эксплуатации; сертификат соответствия или сертификат качества.

Основные технические параметры:
Значение
Номинальное напряжение, кВ;
10
Наибольшее рабочее напряжение, кВ;
12
Испытательное напряжение полного грозового импульса,не менее, кВ
75
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ;
13
- при удельной поверхностной проводимости слоя загрязнения, мкСм;
10
Минимальный разрушающая сила на изгиб,кН, не менее
20
Длина пути утечки не менее, см
300

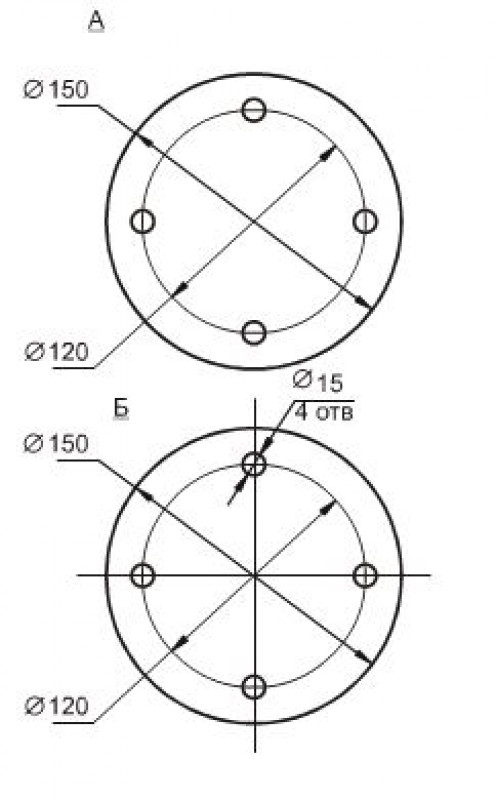

Установочный размер верхнего и нижнего фланца, мм;
диам. 120 мм. 4 отв. М16/М18

Строительная высота, мм;
210±3
Масса, не более, кг.
10



Изоляторы ИШОС-35-20-1 УХЛ1 - изготавливаются взамен снятых с производства фарфоровых опорных наружной установки штыревых изоляторов ОНШ-35-20, ОНШ-35-2000, ОШН-20-195 и др. изоляторов на напряжение 35кВ. Высоковольтные стеклянные изоляторы типа ИШОС-35-20 разработаны и серийно выпускаются взамен устаревших снятых с производства фарфоровых изоляторов типа ОНШ-35-20, ОНШ-35-2000, ОШН-10-195. Основная задача решаемая при разработке новых изоляторов: возможность быстрой идентификации их при выходе из строя. Изоляторы соответствуют ГОСТ 1232, ГОСТ 18328-73, ТУ 3493-005-81713756-2015. Гарантийный срок эксплуатации - 5 лет. Срок службы изоляторов - 30 лет.Срок хранения по ГОСТ 15150- 5 лет. Изоляторы имеют специальную конструкцию для работы в особо загрязненных районах вблизи ТЭЦ, ГРЭС, ГОК и др. Строительная высота и присоединительные размеры точно соответствуют фарфоровому ОНШ-35-20, что позволяет производить быструю замену и сократить время обслуживания. В отличие от фарфорового аналога изолятор изготовлен из закаленного стекла. Применение закаленного стекла позволяет исключить возникновение микротрещин свойственных электротехническому фарфору и соответственно исключить возможность потери электроизоляционных свойств. При разрушении изолятора в результате механического воздействия или электрического происходит разрушение закаленной стеклянной детали. Стеклянная электроизоляционная деталь разрушается на большое количество малых осколков тем самым идентифицируя вышедший из строя изолятор. Разрушенный остаток электроизоляционной стеклянной детали продолжает сохранять механическую прочность до 80% от максимальной разрушающей нагрузки. Это позволяет при эксплуатации в колонках данного изолятора продолжать какое то время эксплуатировать его до плановой замены. Сохранение механических свойств изолятора имеет существенную роль при оперативных работах персонала станции. Так как основное количество поломок опорных стержневых изоляторов на подстанциях происходит во время олперативной работы (смыкание, размыкание ножей разъединителя и др) то сохранение механических свойств изолятора без падения шин на землю является дополнительным фактором охраны труда при проведении работ. Быстрая визуализация вышедшего из строя изолятора позволяет оперативно принять меры по замене и снизить время отключений. Изоляторы ИШОС изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15543.1-89 и ГОСТ 15150-69, при этом: высота над уровнем моря не более 1000 м; толщина корки льда не более 20 мм; скорость ветра при гололеде до 15 м/с; скорость ветра при отсутствии гололеда до 40 м/с; верхнее значение температуры окружающего воздуха плюс 40°C; нижнее значение температуры окружающего воздуха минус 60°C. Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов должно соответствовать атмосфере I и II по ГОСТ 15150-69. Расшифровка условного обозначения изолятора: ИШОС - Х1 - Х2 - Х3 УХЛ 1,
ИШОС -товарный знак стеклянных опорных изоляторов , Х1 -номинальное напряжение в кВ, Х2 - разрушающая нагрузка на изгиб изолятора в кН, Х3 - степень загрязнения по ГОСТ 9920, УХЛ - климатическое исполнение по ГОСТ 15150, 1- категория размещения по ГОСТ 15150.
Изоляторы ИШОС-35-20-1 УХЛ1 подвергаются приемосдаточным испытаниям по 5 показателям, включающим: приложение испытательной силы на изгиб, контроль прогиба, контроль отсутствия пластической деформации; приложение испытательного крутящего момента в течение 1 мин., контроль угла закручивания, контроль отсутствия пластической деформации при кручении; приложение испытательного переменного кратковременного напряжения в сухом состоянии; термомеханические испытания четырех циклов по 24 часа охлаждения до 60 градусов и нагревания до 50 градусов с одновременным приложением механической разрушающей силы. В комплект поставки изоляторов ИШОС-35-20-1 УХЛ1. входит: изолятор в упаковке по ТУ 3494-005-81713756-2015; паспорт на каждый изолятор; указания по эксплуатации; сертификат соответствия и свидетельство о приемке на партию поставляемых в один адрес.

Основные технические характеристики:
Значение
Номинальное напряжение, кВ;
35
Минимальная разрушающая сила на изгиб, кН, не менее;
20
Наибольшее рабочее напряжение, кВ;
40,5
Испытательное напряжение полного грозового импульса, кВ;
190
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ;
42
- при удельной поверхностной проводимости слоя загрязнения, мкСм;
10
Минимальный разрушающий сила на изгиб, кН, не менее;
20
Длина пути утечки не менее, мм
750
Установочный размер верхнего и нижнего фланца, мм;

диам. 140 мм 4 отв. М 16/ М 18

Строительная высота, мм;

405±5

Наименование Проект Вес Цена, тг. с ндс 12% Фото
1

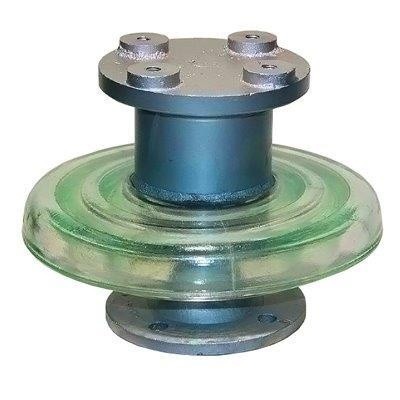

Изолятор ИШОС-10-20-2 УХЛ1

ГОСТ 1232 - 82 не более 10 кг договорная (звонить +7 (701) 945-04-53) Изолятор ИШОС-10-20-2 УХЛ1
2

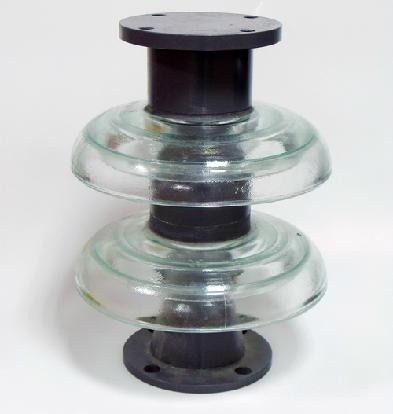

Изолятор ИШОС-35-20-1 УХЛ1

ГОСТ 1232 - 82 не более 19 кг договорная (звонить +7 (701) 945-04-53) Изолятор ИШОС-35-20-1 УХЛ1
