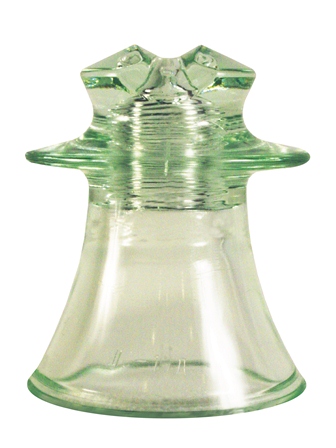

Изолятор штыревой стеклянный ШС - 10Д УХЛ1

Условные обозначения: Ш - штыревой; С - стеклянный; 10 - номинальное напряжение; Д - конструктивное исполнение, кВ; УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.Область применения. Изолятор ШС-10Д  предназначен для изоляции и крепления проводов на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением от 1 до 10 кВ, для крепления на штыре с помощью полиэтиленового колпачка.Срок службы, хранения, гарантии изготовителя: Срок службы изолятора - 30 лет. Срок хранения согласно ГОСТ 15150 - 5 лет.

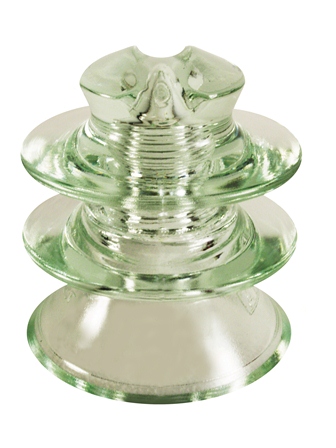

Изолятор штыревой стеклянный ШС - 20Г УХЛ1

Условные обозначения: Ш - штыревой; С - стеклянный; 20 - номинальное напряжение; Г - конструктивное исполнение, кВ; УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150. Область применения. Изолятор ШС-20Г  предназначен для изоляции и крепления проводов на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением от 1 до 20 кВ,для крепления на штыре с помощью полиэтиленового колпачка.Срок службы, хранения, гарантии изготовителя: Срок службы изолятора - 30 лет. Срок хранения согласно ГОСТ 15150 - 5 лет.

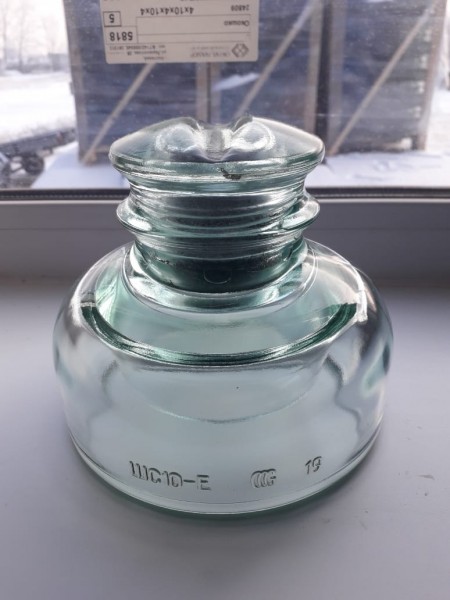

ИЗОЛЯТОР ШТЫРЕВОЙ СТЕКЛЯННЫЙ ШС - 10Е УХЛ1

Штыревой стеклянный изолятор ШС-10Е используется для крепления проводов на высоковольтных линиях 6 и 10 кВ с неизолированными проводами. Для крепления изоляторов используются стандартные штыри или крюки. Крепление изоляторов ШС-10Е на крюки применяется при использовании деревянных опор. При необходимости крепления на железобетонные опоры используются специальные металлоизделия для ЛЭП: траверсы, оголовки, надставки, на штыри которых и крепятся изоляторы. Провода устанавливаются на шейку или в желоб устройства. Классическим вариантом является изолятор, изготовленный из стекла, который маркируется буквами ШС - штыревой стеклянный. В маркировке устройства также присутствуют цифры, обозначающие номинальное напряжение, в данном случае, ШС - 10Е  10 кВ и стоящие за ними буквы (Е), которые обозначают индекс серии модернизации изолятора. Изоляторы более ранней серии, такой как ШС - 10, а также его модификации ШС-10А, ШС-10Б, ШС-10В, ШС-10Г на сегодняшний день сняты с производства, их заменили современные изоляторы ШС-10Е, ШС-10Д, ШС-10ЕД.
