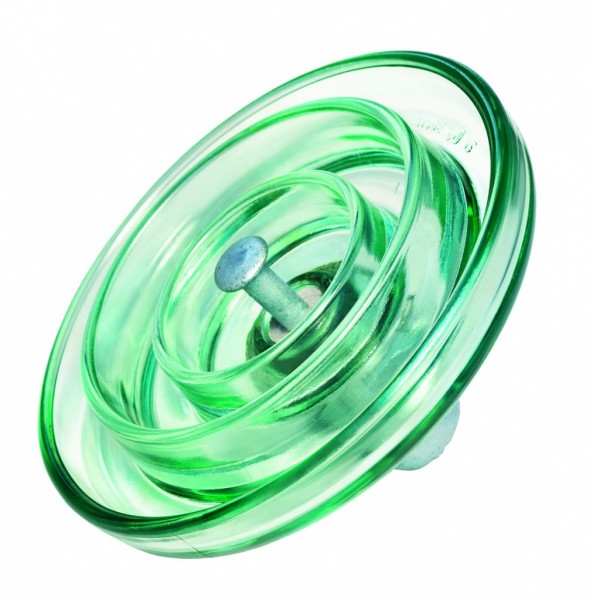

Изолятор ПСВ-120Б 212W

Условные обозначение (ГОСТ 27661): П - подвесной; С - стекло, материал изоляционной детали; В - тип стеклодетали; 120 - минимальная механическая разрушающая нагрузка, кН; Б - индекс модификации; 127 - условный размер строительной высоты (112-увеличенная высота, 212-уменьшенная высота); W - тип замка в соединение изолятора (ГОСТ 12253-88) ("V" шплинтовый v образный замок, "W" - пружинный w образный замок).

Область приминения: Изолятор стеклянный подвесной ПСВ - 120Б ( с увеличенным вылетом ребра, в результате чего увеличена дли пути тока утечки) предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных линий электропередач и открвтых распределительных устройст подстанций высокого напряжения для районов с загрязнённой атмосферой.Такие изоляторы применяются на ВЛ, проходящих в районах, имеющих повышенную степень загрязнённости атмосферы, а также в районах с высоким образованием инея и частыми туманами, способствующими увлажнению ("отпотеванию") поверхности изолятора. В качестве материала для изоляции используют стекло ( оттожённое и закалённое).

Технические параметры:

• минимальная механическая разрушающая нагрузка, кН - 120;

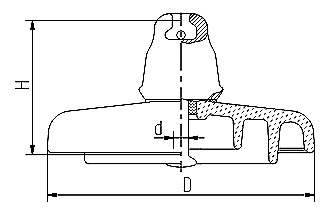

• диаметр (D), мм - 280/290;
• строительная высота, (Н), мм - 127/146;
• сферическое соединение, (d), мм - 16;
• длина пути утечки, мм - 445;
• выдерживаемое напряжение 50 Гц (в сухом состояние), кВ - 82/85;
• выдерживаемое напряжение 50 Гц ( под дождём), кВ - 50;
• масса, кг - 5,66;
