Изоляторы проходные типа ИПУ предназначены для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств напряжением до 10 кВ, а также для вывода проводов высокого напряжения из баков трансформаторов, масляных и воздушных выключателей, а также для изоляции проводов, проходящих через стены зданий. Изоляторы ИПУ состоят из фарфоровой детали, через внутреннюю полость которой проходит токоведущий металлический стержень прямоугольного сечения (шина) или группа шин. Для крепления проходного изолятора ИПУ на крышке бака или на стене он снабжен металлическим фланцем. Проходные изоляторы ИПУ имеют далеко выступающие ребра (крылья), которые защищают от дождя расположенные под ними части изолятора.

Условное обозначение изоляторов:И - изолятор; П - проходной; У - усиленное исполнение внешней изоляции; 10 - номинальное напряжение в кВ; 630, 1000, 1600, 2000, 3150 - номинальный ток в А,7,5; 12,5 - минимальная механическая разрушающая сила на изгиб в кН; УХЛ - климатическое исполнение (УХЛ - умеренный холодный климат); 1, 2 - категория размещения (1 - наружно-внутренняя установка, 2 - внутренняя установка).

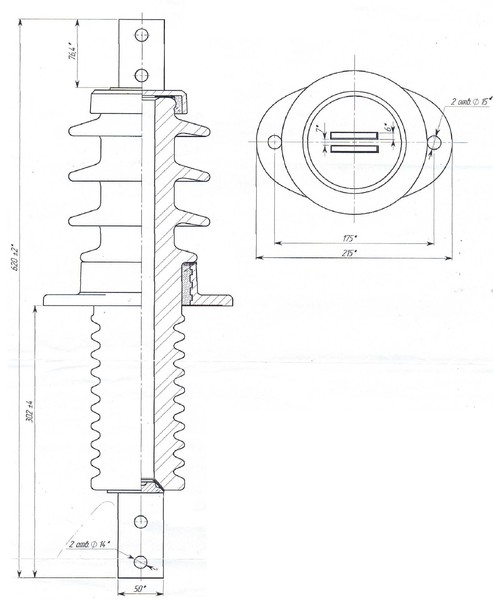

ИЗОЛЯТОР ИПУ-10/630-7,5-1УХЛ1

Изолятор фарфоровый проходной армированный ИПУ-10/630-7,51УХЛ1 - предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электростанций и подстанций, комплектных распределительных устройств напряжением до 10 кВ и частотой 100 Гц, соединения с открытыми распределительными устройствами или линиями электропередачи, а также для закрытых токопроводов. Для работы в атмосфере типов I и II по ГОСТ 15150-69.

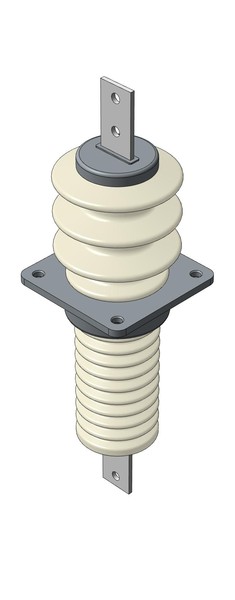

ИЗОЛЯТОР ИПУ-10/630-7,5УХЛ1

Изолятор фарфоровый проходной армированный ИПУ-10/630-7,5УХЛ1 - предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электростанций и подстанций, комплектных распределительных устройств напряжением до 10 кВ и частотой 100 Гц, соединения с открытыми распределительными устройствами или линиями электропередачи, а также для закрытых токопроводов. Для работы в атмосфере типов I и II по ГОСТ 15150-69.

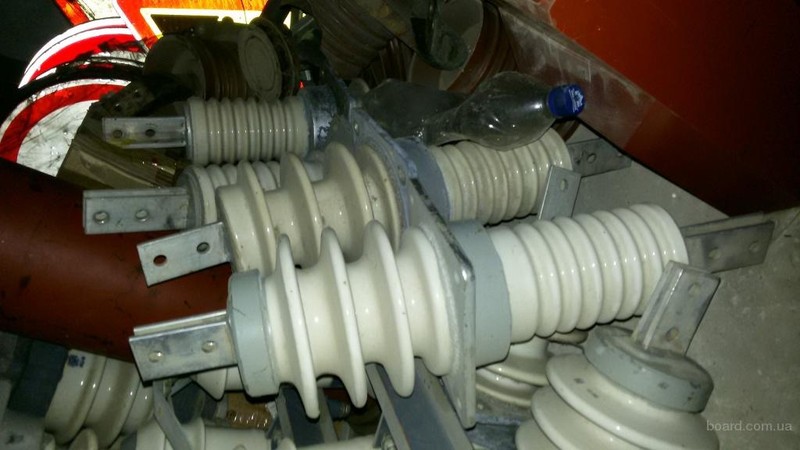

ИЗОЛЯТОР ФАРФОРОВЫЙ ПРОХОДНОЙ АРМИРОВАННЫЙ ИПУ-10/1000-7,5УХЛ1

Изолятор фарфоровый проходной армированный ИПУ-10/1000-7,5УХЛ1 - предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электростанций и подстанций, комплектных распределительных устройств напряжением до 10 кВ и частотой 100 Гц, соединения с открытыми распределительными устройствами или линиями электропередачи, а также для закрытых токопроводов. Для работы в атмосфере типов I и II по ГОСТ 15150-69.

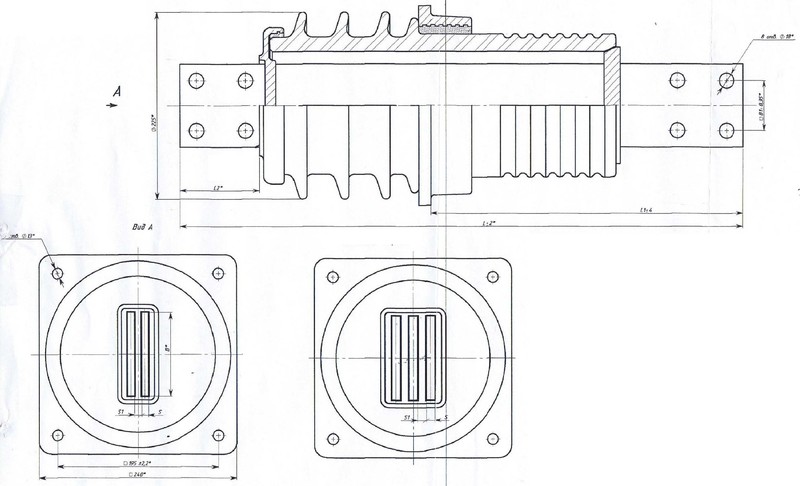

ИЗОЛЯТОР ФАРФОРОВЫЙ  ПРОХОДНОЙ АРМИРОВАННЫЙ ИПУ-10/2000-12,5УХЛ1

Изолятор фарфоровый проходной армированный ИПУ-10/2000-12,5УХЛ1 - предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электростанций и подстанций, комплектных распределительных устройств напряжением от 6 до 10 кВ и частотой 100 Гц, а также для закрытых токопроводов. Для работы в атмосфере типов I и II по ГОСТ 15150-69.
