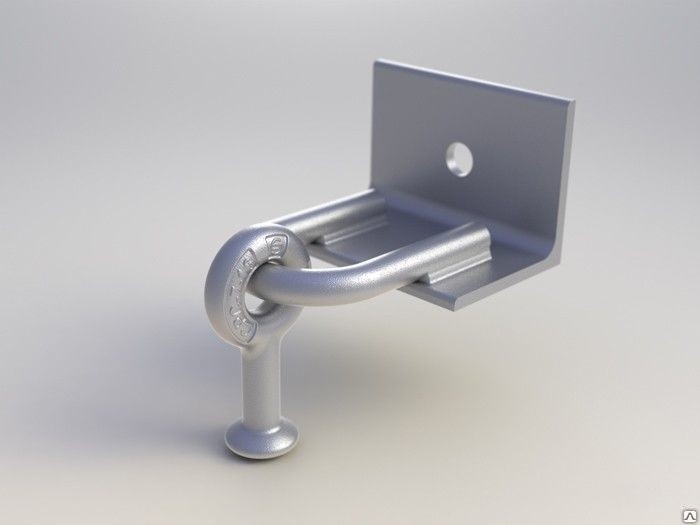

НАКЛАДКА ОГ 2

Используется накладка ОГ-2 при необходимости крепления верхнего провода, выполняемого при помощи натяжных изолирующих подвесок в процессе установки анкерных опор прокладываемой воздушной ЛЭП 10 кВ. Предусмотрено наличие на накладке петли, снаряженной серьгой СРС7-16. Крепится накладка ОГ-2 на верхнем конце устанавливаемой стойки СВ105-110, попарно, с помощью линейного болта Б-5,который не входит в комплект, его заказ и поставка осуществляются отдельно. Габаритные размеры: 100 х 166 х 120 мм

Приварку петли производить после установки серьги.

НАКЛАДКА ОГ 5

НАКЛАДКА ОГ 6

НАКЛАДКА ОГ 8

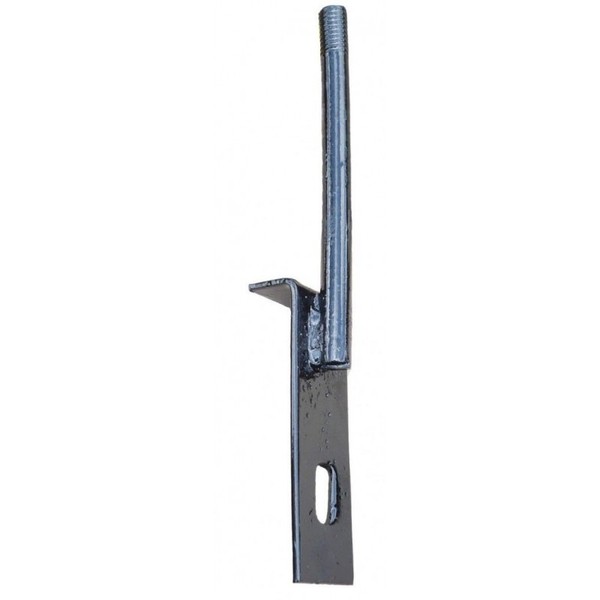

НАКЛАДКА ОГ 9

Накладка ОГ-9 предназначена для крепления верхнего провода с помощью изоляторов при установке промежуточных опор воздушной линии электропередач 10 кВ. Накладка ОГ-9 крепится на верхнем конце стойки. При двойном креплении провода устанавливаются две накладки. На накладке имеется круг с насечкой под колпачок К-6. Накладка ОГ-9 в парном варианте крепится на стойках СВ-110 двумя линейными болтами Б-5. Бот поставляется отдельно. В одинарном варианте хомутом Х-42. Хомут поставляются отдельно. Габаритные размеры: 70 х 33 5 х 280 мм.  Вес: 2.5 кг

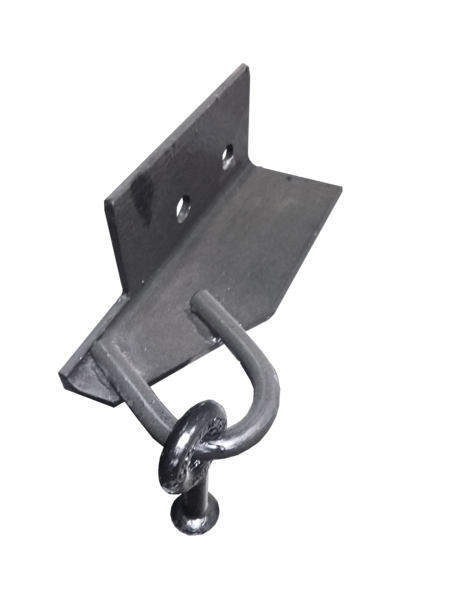

НАКЛАДКА ОГ 10

НАКЛАДКА ОГ 12
