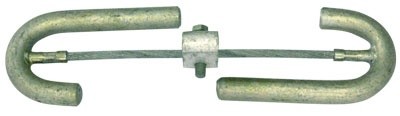

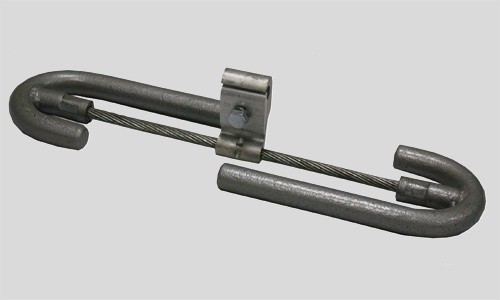

Гасители вибрации ГПГ-А устанавливают на проводах, грозозащитных тросах, самонесущих оптических кабелях связи линий электропередачи напряжением 35-750 кВ для предотвращения усталостных разрушений металла основных проводников в результате вибраций при эксплуатации. ГПГ-А являются заменой устаревших гасителей вибрации ГПГ, имеют усовершенствованную конструкцию, которая повышают эффективность гашения вибрации проводов ВЛ. Преимущества гасителей вибрации ГПГ-А:
- узел крепления ГПГ-А выполнен из алюминиевого профиля, монолитная конструкция исключает появление люфтов, что предотвращает повреждение проводов в процессе эксплуатации гасителя вибрации;
- изделие не уходит к центру пролета благодаря прочности монтажа гасителя на проводе, которая повышена до норматива МЭК-61897;
- универсальная плашка ГПГ-А функционально заменяет по две плашки старых ГПГ, например: 10 и 13, 16 и 20, 23 и 31;
- исключена возможность отрыва изделия благодаря многократно повышенной прочности заделки грузов гасителей вибрации (опрессование стальных грузов подковообразной формы непосредственно на тросе демпфера, без применения втулок).
Технические характеристики гасителей вибрации ГПГ-А
| Массы применяемых грузов, кг - |
0,8; 1,6; 2,4; 3,2; 4,0 |
| Диаметры троса демпфера d, мм - |
9,1; 11,0; 13,0 |
| Условная длина гасителя вибрации L, мм - |
300; 350; 400; 450; 500; 550; 600; 650 |
| № плашки - |
10 – 13; 16 – 20; 23 – 31; 23 – 35 |
| Масса гасителя вибрации*, кг - |
2,07 – 2,15; 3,95 – 4,11; 5,58 – 5,92; 7,48 – 7,60; 8,34 – 8,68 |
Масса гасителя вибрации зависит от массы грузов, длины троса L и номера плашки.
| № плашки |
Посадочный диаметр провода D, мм |
Высота плашки H, мм |
Длина плашки L1, мм |
| 10-13 |
9,0-14,0 |
50,0 |
45,0 |
| 16-20 |
14,5-20,0 |
65,5 |
45,0 |
| 23-31 |
20,1-32,0 |
85,0 |
50,0 |
| 23-35 |
20,1-35,0 |
85,0 |
50,0 |
