ЗАЖИМ НАТЯЖНОЙ БОЛТОВОЙ НБ-2-6А, НБ-2-6, НБ-3-6Б

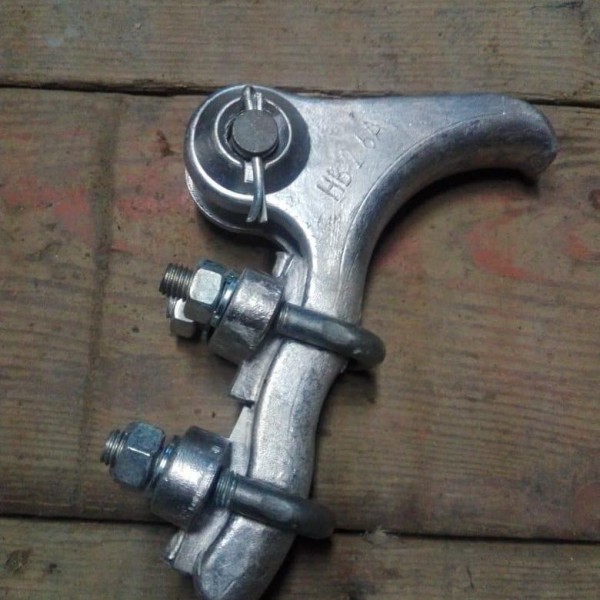

НБ-2-6А. Детали: 1. Корпус, кол-во-1 шт, (сплав алюминиевый); 2. Зажим, кол-во-2 шт, (сплав алюминиевый); 3. Штифт, кол-во-1 шт, (сталь 10/ТД Ц 15...30); 4. Хомут, кол-во-2шт, (сталь 10/ТД Ц 10...15)

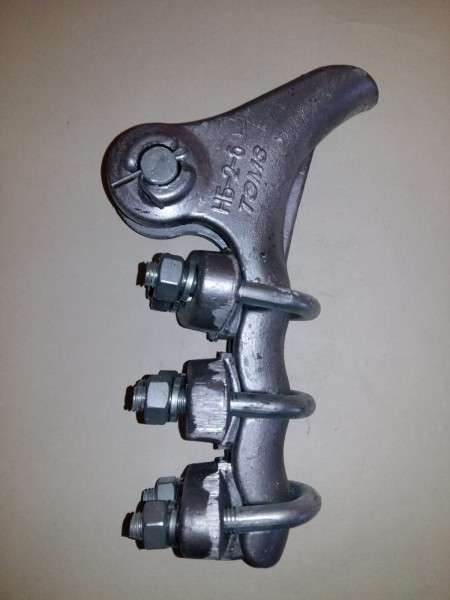

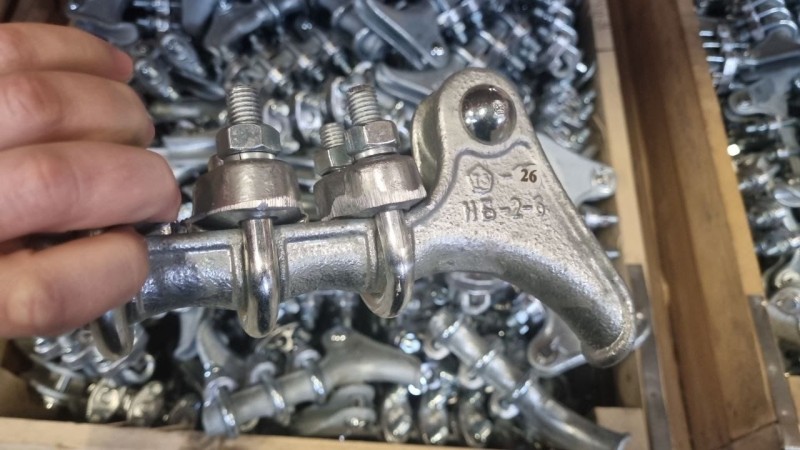

Зажим натяжной болтовой НБ-2-6 предназначен для крепления алюминиевых, сталеалюминиевых проводов сечением 70-120 кв. мм к натяжным изолирующим подвескам анкерно-угловых опор. В настоящее время изготавливается две модификации зажима в зависимости от материала корпуса: НБ-2-6 – корпус зажима изготовлен из чугуна; НБ-2-6А – корпус зажима изготовлен из алюминиевого сплава.

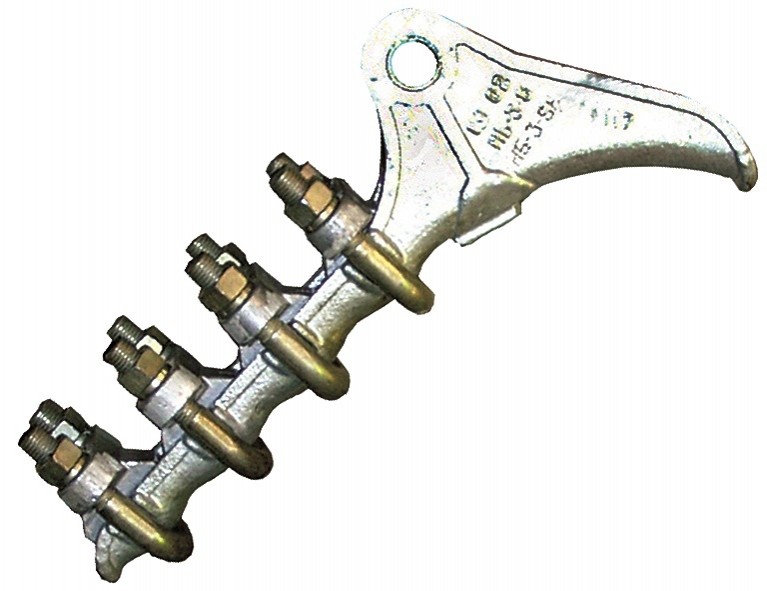

Зажим натяжной болтовой НБ-3-6 предназначен для крепления алюминиевых, сталеалюминиевых проводов сечением 150-240 кв. мм к натяжным изолирующим подвескам анкерно-угловых опор. В настоящее время изготавливается три модификации зажима в зависимости от материала корпуса: НБ-3-6А – корпус зажима изготовлен из алюминиевого сплава; НБ-3-6Б – корпус зажима изготовлен из чугуна с алюминиевой прокладкой; НБ-3-6В – корпус зажима изготовлен из алюминиевого сплава. Корпус зажимов должен изготавливаться из ковкого или высокопрочного чугуна (КЧ-45-5; ВЧ-50) или, в отдельных случаях, из алюминиевого сплава (АК5М2; АК7). Плашки должны изготавливаться только из алюминиевого сплава. Пальцы, гайки, болты и другие детали изготавливаются из стали.

ЗАЖИМ НАТЯЖНОЙ БОЛТОВОЙ НБ-44/5,6-16, НБ-60/5,6-16, НБ-60/11-16

Предназначены для крепления алюминиевых, сталеалюминиевых и защищенных проводов СИП-3, ПЗВ и ПЗВГ к натяжным изолирующим подвескам анкерных, анкерно-угловых и концевых опор. Имеют корпус и прижимную плашку из алюминиевого сплава, что исключает потери от перемагничивания. Кроме того, данная конструкция не требует применения алюминиевой прокладки, предназначенной для исключения повреждения алюминиевого повива проводов стальными корпусами зажимов НБ-2-6. Монтаж зажимов значительно облегчен благодаря оптимальной конструкции прижимной плашки. Требуют снятия изоляции с проводов в месте установки зажимов. Дополнительное преимущество зажима НБ-44/5,6-16 заключается в корпусе с открытым контуром, что также облегчает монтаж зажима
