Оголовки предназначены для крепления к железобетонным стойкам изоляторов штыревого, подвесного типа, а также для фиксации проводов, организации их переходов на подвески, выполнения иных задач, предусмотренных определенной конструкцией. Чтобы изделия не подвергались различным внешним воздействиям, природным и атмосферным, они защищаются с помощью специальных покрытий, лакокрасочных слоев, оцинковки, выполняемой с применением холодного или горячего технологического процесс.

ОГОЛОВОК ОГ54, ОГ55, ОГs54, ОГs55 (Л56-97)

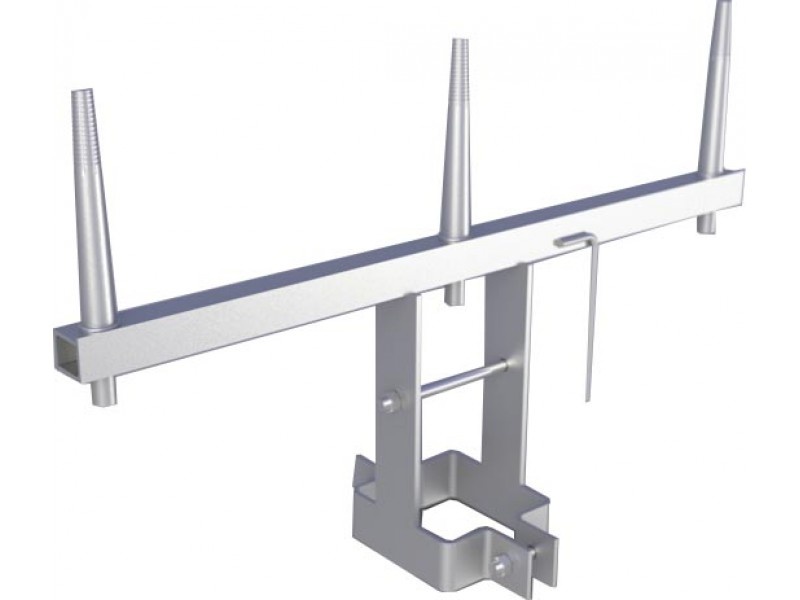

Оголовок ОГ-54 – одна из наиболее популярных конструкций данного типа, отличающаяся высокой надёжностью и долговечностью. Оголовок ОГ-54 оснащена тремя последовательно расположенными штырями под изоляторы и крепится на опоре при помощи болтового соединения. Отличается довольно большим весом – 27 кг. Служит для фиксации провода типа СИП для трехфазных сетей с напряжением 6-10 кВ. Главное отличие от траверс в надежном крепление к опоре ЛЭП. Металлоконструкция одевается сверху на столб и фиксируется в сквозное технологическое отверстие шпилькой М16. Низ фиксируют два болта М16 х 75. Семейство изделий по типовому альбому Л56-97 01.01-01 используются для разных бетонных стоек СВ-95-3, СВ-95-2, СВ-105 с различной высотой. Конфигурации штырей 24(30)мм и посадочный размер 180 мм делает не заменимыми при строительстве. Большой запас прочности позволяет использовать в любой климатической зоне с разбросом температур от -65º до 80º градусов по Цельсию. Антикоррозийное покрытие битумный лак БТ-577.

Детали: 1. Уголок 100 х 100 х 8, кол - 1 шт, L - 1200 мм, масса - 7, 0 кг, ГОСТ 8509-93; 2. Полоса 80 х 80 х 8, кол - 2 шт, L - 485 мм, масса - 7,9 кг, ГОСТ 103-76; 3. Полоса 80 х 80 х 8, кол 2(2), масса - 0,84 кг, L - 198(188) мм, ГОСТ 103-76; 4. Шпилька 16, L - 240 мм, кол - 1, ГОСТ 2590-88; 5. Болт  16 х 75, кол - 1, ГОСТ 7798-70; 6. Гайка М16, кол - 4 шт, ГОСТ 5915-70. 7. Круг 24(30), L - 195(330) мм, кол - 3 шт, ГОСТ 2590-88; 8. Круг 10, L - 350 мм (заземление), кол -1 шт, масса - 0,27 кг, ГОСТ 2590-88.

ОГОЛОВОК ОГ54а, ОГs54а (Л56-97)

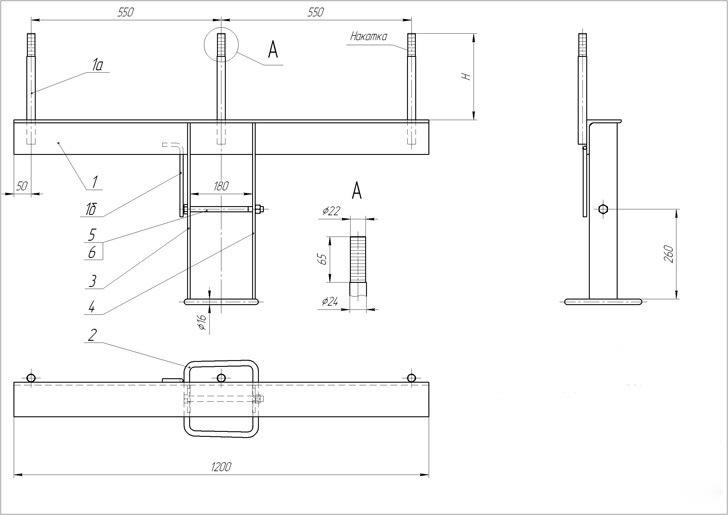

ОГОЛОВОК ОГ 54б, ОГОЛОВОК ОГ 54sб (Л56-97)

ОГОЛОВОК ОГ 56, ОГОЛОВОК ОГ 57 (Л56-97)

ОГОЛОВОК ОГs56, ОГs57 (Л56-97)

ОГОЛОВОК ОГ58, ОГ59 (Л56-97) (Л62-99), ОГs58, ОГs59 (ENSTO 4.1)

Оголовок ОГ-59 - это сборно-сварная металлоконструкция Т-образной формы На его верхней полке располагаются три штыря для одиночных изоляторов. Его конструкция включает: 1-механизм фиксации на опоре; 2-три штыря для монтирования изоляторов; 3-Т-образную сварную конструкцию.Поддержание механической прочности и защита продукции от коррозии обеспечиваются: а-битумным лаком; б-порошковой краской; в-оцинкованием (холодным/горячим). Конструкцию закрепляют на стойках СВ-110 (СВ-112) с помощью Хомута Х-51.

ОГОЛОВОК ОГ60 (Л62-99)

ОГОЛОВОК ОГ61 (Л62-99)
