НАКЛАДКА ОГ-2
НАКЛАДКА ОГ-2-это устройство для крепления натяжных подвесок, расположенных на изоляторах ПС - 70Е к стойкам линий электропередач СВ-105, СВ-110. Петля, приваренная к накладке, снабжена серьгой СРС-7-16. Приварку петли поз.2 производить только после установки серьги поз.3. Крепление накладки ОГ - 2 выполняется попарно при помощи болта типа Б - 5, Б - 6 на верхнем конце стойки. Болты поставляются отдельно.Габаритные размеры: 100 х 166 х 120 мм. Детали: № 1.Уголок - 80 х 80 х 6 ГОСТ 8509-86 - 1 шт. - 0,88 кг; № 2. Петля - Круг 16 (ГОСТ 2590-71), L-260 мм. - 1 шт. 0,41 кг. Стандартные изделия: Серьга СРС-7-16 (ГОСТ 2725-78) - 2 шт.

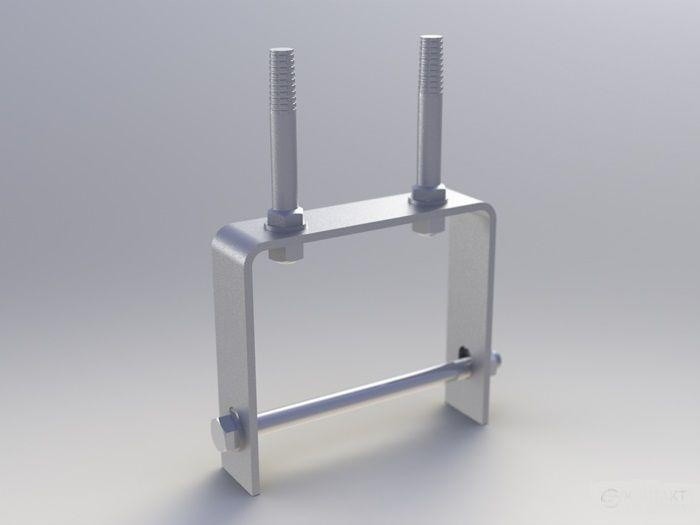

ОГОЛОВОК ОГ-3
ОГОЛОВОК ОГ-3-представляет собой сборную жёсткую металлическую конструкцию.Она применяется для установки на опоры воздушных линий передачи электроэнергии и освещения. На двух её штырях фиксируют изоляторы типа ТФ-20, ТФ-20П к которым крепят неизолированные провода напряжением до 0,4 кВ. Штыри жёстко фиксируют к основе массивными гайками сверху, снизу и обваривают гайками. Детали: №1. Полоса 6 х 50 (ГОСТ 103-75), L - 580 мм - 1 шт. - 1,37 кг); № 2. Болт М 16 х 240 (ГОСТ 7798-70) - 1 шт. - 0,42 кг; № 3. Гайка М 16 (ГОСТ 5915-70) - 2 шт. - 0,033 кг; № 4 Шайба 16 (ГОСТ 11371-78) - 2 шт. - 0,01 кг. Стандартные изделия: Штырь Ш - 16 - К - 25 (ОСТ 34-13-931-86) - 2 шт. - 0,33 кг.

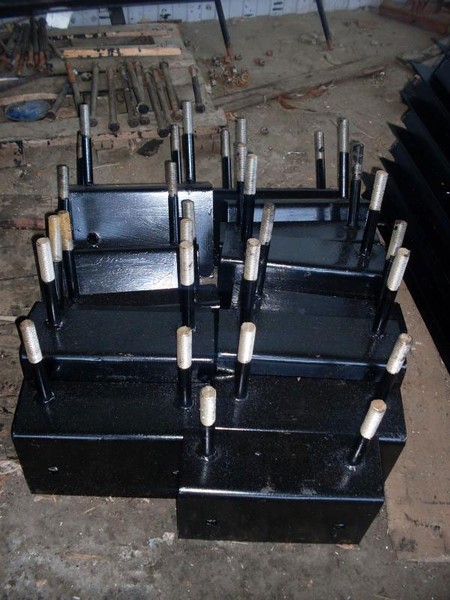

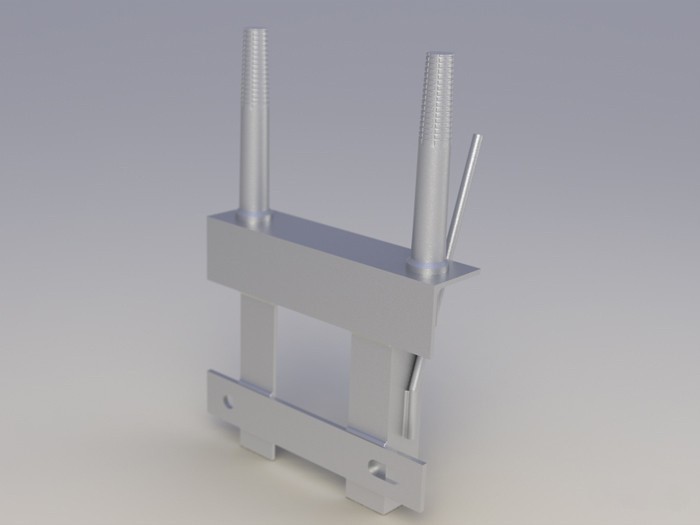

ОГОЛОВОК ОГ-7
ОГОЛОВОК ОГ-7-применяют для крепления нескольких штыревых изоляторов к угловым промежуточным опорам при их пересечение с различными зданиями и сооружениями. Крепление к железобетонным стойкам СВ-105 производится при помощи Хомута Х-33. Заказ и поставка хомута осуществляется отдельно. Деталь: 1. Лист 6 (ГОСТ 19303-74), L - 330 мм, Кол-во - 1 шт. Стандартные изделия: 2. Штырь Ш-24-К-30 (ОСТ 34-13-931-86), Кол-во - 2 шт.
Специальный Оголовок ОГ-7-жесткая металлоконструкция, являющаяся компонентом монтажа ВЛ. Она представляет собой стальной уголок, на узкой полке которого неподвижно закреплены два штыря. Последние, имея на конце насечку, используются для установки стеклянных/фарфоровых изоляторов различных модификаций.

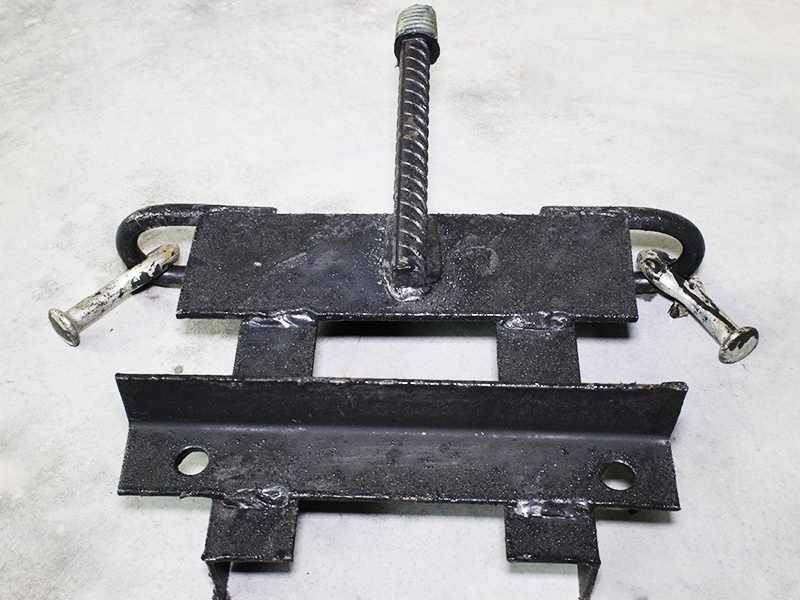

ОГОЛОВОК ОГ-13
Оголовок ОГ-13 для ВЛ-сложная сварная металлоконструкция, на которой размещены подвижные серьги СРС-7-16. Продукция используется в качестве подвесов при создании/реконструкции ВЛ. На ней размещают штыревые изоляторы различных моделей. Готовый к использованию Оголовок ОГ-13, вес которого 7,3 кг, не требует дополнительного обслуживания на месте монтажа. Его противокоррозионная защита обеспечивает длительную надежную эксплуатацию при разрушающем воздействии максимальной влажности. Она реализуется: оцинкованием (холодным/горячим); битумным лакированием.Оголовок ОГ-13 монтируется на стойки из железобетона СВ-110-3,5. Их максимальная высота для размещения продукции должна составлять до 11 м. Изделие обеспечивает закрепление: изолирующих подвесок, находящихся в натянутом состоянии; электроизоляторов штыревого типа. Они фиксируются на типовых угловых/анкерных переходных опорах, используемых, когда линии пересекают технические/инженерные здания.

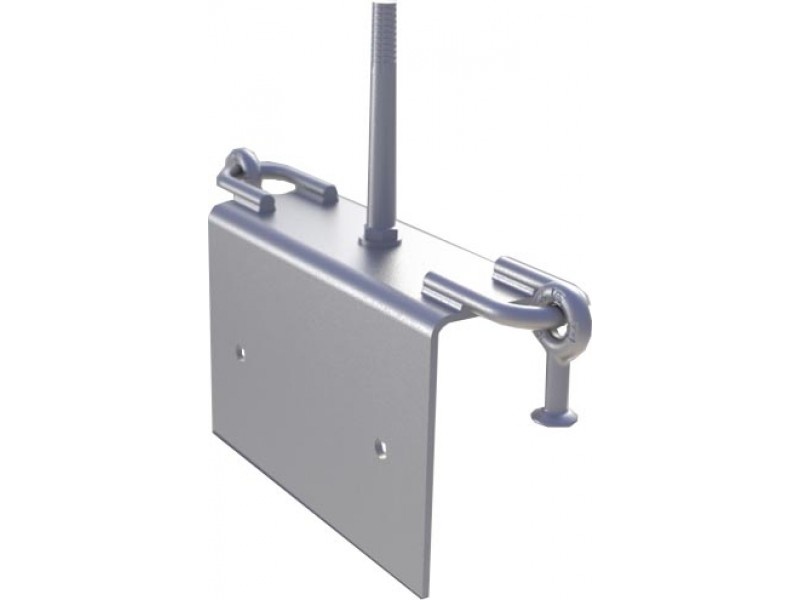

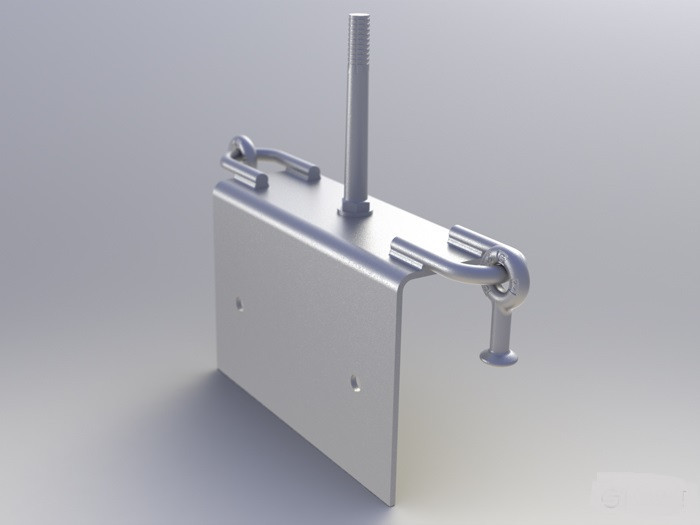

ОГОЛОВОК ОГ-14
Оголовок ОГ-14 для ВЛ-металлическая сварная конструкция с установленными на ней подвижными серьгами. Изделие применяется в качестве подвеса при реконструкции/монтаже ВЛ до 10 кВ и освещения. На нем размещают штыревые изоляторы разных модификаций. Оголовок монтируют на типовые стойки из железобетона модели СВ-110-3,5. Максимальная их высота для закрепления изделия должна составлять до 11 м. Она фиксируется на типовых угловых/анкерных переходных опорах, используемых, при пересечении линиями технических/инженерных сооружений.

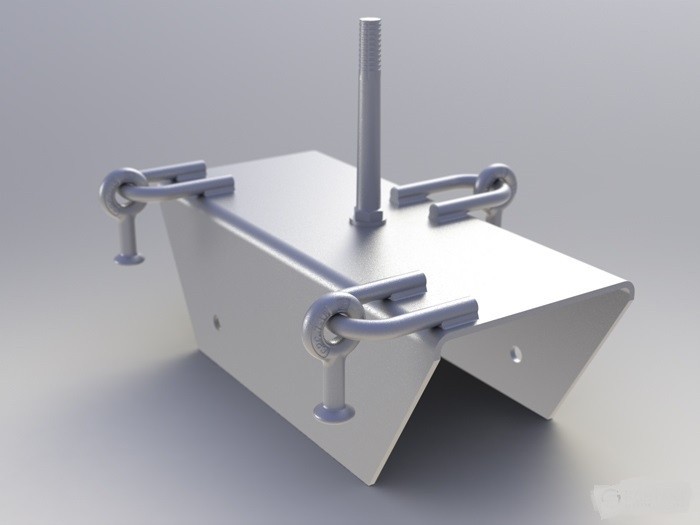

ОГОЛОВОК ОГ-15
Оголовок ОГ-15-применяется при строительстве ВЛ, устанавливается на вершину опоры СВ-95 и фиксируется двумя стяжными болтами по бокам. Имеет три петли и три серьги СРС-7-16 для удержания стеклянных изоляторов. Применяется на ответвительных опорах линий электропередач.
