Кронштейны типа У-1, У-2, У-3, У-4, У-5 используются при сооружении угловых, переходных, ответвительных, и концевых опор с подкосами на базе железобетонных стоек трапециевидного сечения и служат для надёжного закрепления подкоса к стойке опоры, передачи и распределения действующих горизонтальных нагрузок между соединёнными несущими конструкциями.

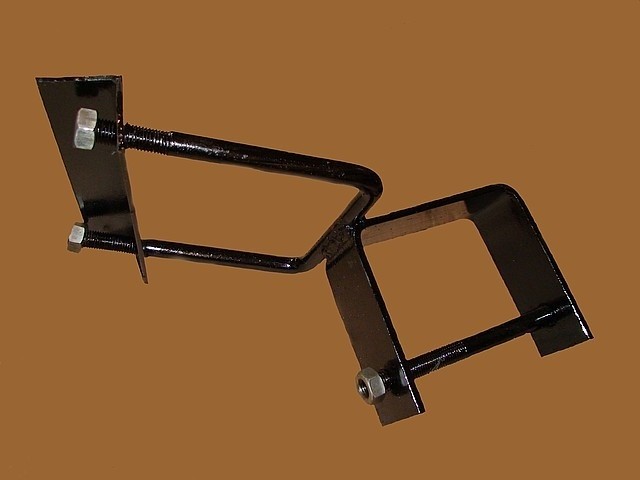

КРОНШТЕЙН У-1

Данный тип кронштейна получился удачным и пережил несколько редакций в разных исполнениях, но с небольшими изменениями в чертежах например: отличие в диаметре хомута по сравнению с 27.0002-40 это 17 мм, и гайка М16 в других М20 мм. Разница в болте под технологическое отверстие на вершине подкосины 18 мм. и 22 мм. соответственно. Крепежный уголок (форма и размер) в 26.0008-36 осталось идентичными.Это металлоизделие более поздней версии и наиболее востребовано при монтаже линий электропередач на сегодняшней день. Масса 7,0-7,2 килограмма.

Детали: 1.Полоса 8х80 ГОСТ 103-76, L-560 мм, кол-во-1шт, масса-2,8 кг; 2.Круг 20 ГОСТ2590-71, L-705 мм, кол-во-1шт, масса-1,8 кг; 3.Уголок 70х70х5 ГОСТ 8509-86, кол-во-1шт,масса-1,6 кг. Стандартные изделия:4.Болт М20х240 ГОСТ 7798-70, кол-во-1шт; Гайка М20 ГОСТ5915-70, кол-во-3шт.

Кронштейн У1-применяется на железобетонных стойках ВЛ напряжением 0,4-10 кв. Это монтажное изделие долгожитель, и стало нормой при строительстве для столбов СВ -110. Покрытие битумный лак БТ-577, по согласованию горячее/холодное оцинкование. Назначение-надежное сопряжения под углом в 29 градусов переходных анкерных ПА10-1П, угловых опор. Для заземления применяют ЗП-6 и их модификации.

КРОНШТЕЙН У-2

Кронштейн У2-предназначен для соединения железобетонных стоек длиной 13, 16 метров в угловых промежуточных, анкерных, ответвительных опор линий электропередач 6, 10 кВ.

Детали: 1. Уголок 80х80х6 ГОСТ 2509-86, кол-во-2шт, масса-2,72 кг; 2. Полоса 6х150 ГОСТ 103-76, L-813мм, кол-во-1шт, масса 5,2 кг; 3. Полоса 6х50 ГОСТ103-76, кол-во-2шт, масса-0,59 кг; 4. Полоса 6х50 ГОСТ 103-76, кол-во-4шт; 5. Круг 24 ГОСТ 2590-71, кол-во-4шт, масса-1,5 кг; 6. Полоса 6х50 ГОСТ103-76, кол-во-2шт, масса-0,12кг. Стандартные изделия: 7. Болт М24х280, ГОСТ 7798-70; 8. Гайка М24 ГОСТ 5913-70, кол-во-5шт.

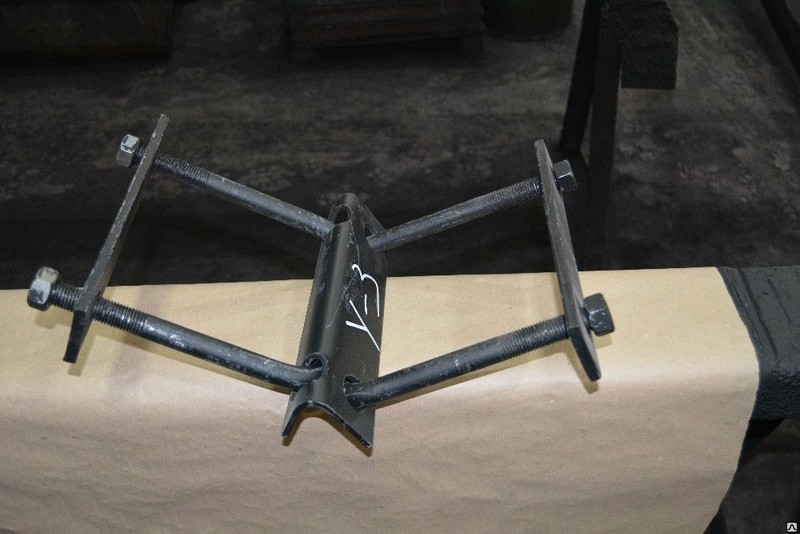

КРОНШТЕЙН У-3

Кронштейн У3-используется в процессе крепления подкосов на анкерных, концевых, переходных и ответвительных опорах ВЛ напряжением 0,4 кВ. С узлом крепления У-3 применяются стойки СВ-95-2 . Данный узел крепления применим как при прокладке ВЛ с не изолированными проводами, так и при монтаже ВЛ с изолированными проводами при совместной подвеске с не изолированными проводами.

Детали: 1. Круг В20 ГОСТ 2590-71, L-650мм, кол-во-2шт, масса-1,61 кг; 2. Полоса 10х60 ГОСТ 109-75, L-270мм, кол-во-2шт, масса-1,27 кг; 3. Полоса 6х120 ГОСТ 103-75, L-270мм, кол-во-1шт, масса-1,54 кг. Стандартные изделия: 4. Гайка М20 ГОСТ5950-70, кол-во-5шт.

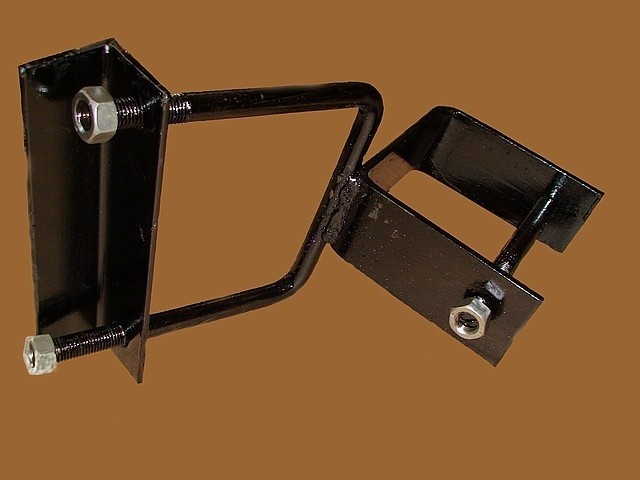

КРОНШТЕЙН У-4

Кронштейн У4-применяется для монтажа подкосов на опорах ВЛ номинальным напряжением 0,4 кВ, 10кВ. Узел может применяться с анкерными, ответвительными, угловыми и концевыми опорами в составе линий старых типовых проектов с не изолированными проводами и новых проектов с изолированными и не изолированными проводами.

Детали: 1. Полоса 8х80 ГОСТ 103-76, L-540мм, кол-во-1шт, масса-2,7 кг; 2. Круг 30 ГОСТ 2590-71, L-649мм, кол-во-1шт, масса-1,6 кг; 3. Уголок 70х70х5 ГОСТ 8509-85, кол-во-1шт, масса-1,5 кг. Стандартные изделия: 4. Болт М20х220 ГОСТ 7798-70, кол-во-1шт; 5. Гайка М20 ГОСТ 5915-70, кол-во-3 шт.

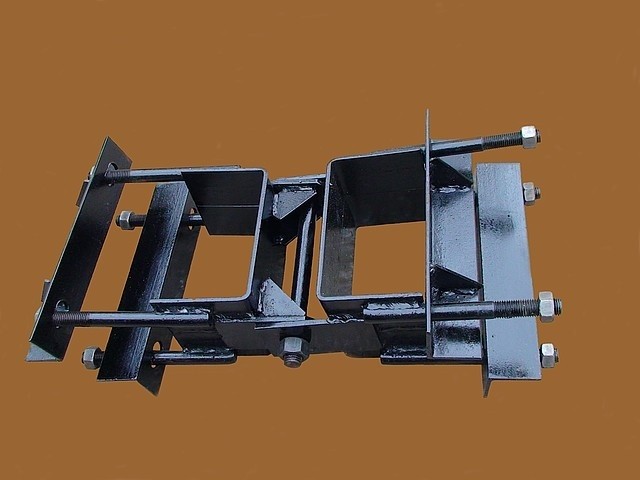

КРОНШТЕЙН У-5

Кронштейн У-5-используется в случае пересечения ВЛ с другими инженерными сооружениями. С  помощью узла крепления данного типа осуществляется монтаж подкосов к переходной опоре ПА10-5 (база стоек СВ-164-12).

Детали:1. Полоса 6х150 ГОСТ 103-75, L-455мм, кол-во-1шт, масса-3,43кг; 2. Полоса 6х150 ГОСТ 103-75, L-440мм, кол-во-1шт, масса-3,32кг; 3. Полоса 6х150 ГОСТ 103-75, кол-во-12шт, масса-0,08 кг; 4. Полоса 8х80 ГОСТ 103-75, кол-во-2шт, масса-0,68 кг; 5. Полоса 8х80 ГОСТ 103-75, кол-во-2шт, масса-0,68 кг; 6.Уголок 70х70х5 ГОСТ 8509-86, кол-во-4шт, масса-1,83 кг; 7. Круг 20 ГОСТ2590-71, кол-во-8шт, масса-0,54кг. Стандартные изделия: 8. Болт М24х280 ГОСТ 7798-70, кол-во-1шт; 9. Гайка М20 ГОСТ5915-70,кол-во-8шт; 10. Гайка М24 ГОСТ 5915-70, кол-во-1шт.
