Траверсы типа В...с рассчитаны на использование на опорах ВЛ 35, для установки и крепления подвесок проводов типа АС в населенной, не населенной местности. Траверсы изготавливаются из углеродистой стали обыкновенного качества Ст.3, Ст.3Г по ГОСТ 380-71 и защищены от коррозии оцинкованием или окрашиванием в соответствии с требованиями СНиП 2.03.11-85. Болты применять классом точности 4,6; 4,8. Траверсы типа В с индексом «С» выполнены в виде сварных конструкций, из металлического уголка, полосы, круга. Узлы крепления изоляционной подвески устанавливаются на траверсах в соответствующие отверстия. Траверсы типа В крепятся к стойкам СВ-164 с помощью специальных хомутов и болтов через закладные отверстия в стойке.

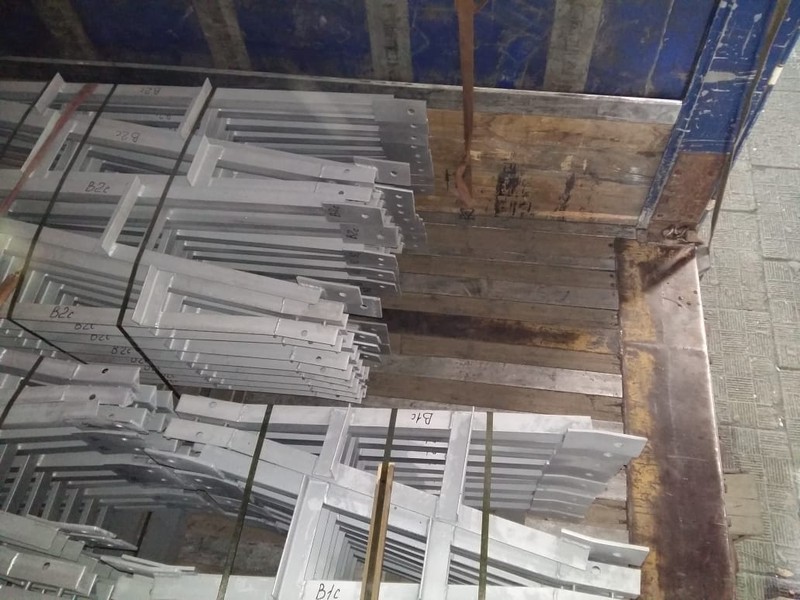

ТРАВЕРСА В1с



Детали: 1.Уголок 50 х 50 х 5, L - 1040 мм, масса - 3,9 кг, кол - 2 шт, ГОСТ 8509-86; 2. Уголок 50 х 32 х 4, L - 180 мм, масса - 0,4 кг, кол - 1 шт, ГОСТ 8510-86; 3. Уголок 50 х 32 х 4, L - 260 мм, масса - 0,7 кг, кол - 1 шт, ГОСТ 8510-86; 4. Полоса 100 х 10, L - 100 мм, масса - 0,8 кг, кол - 2 шт, ГОСТ 103-76; 5. Полоса 100 х 8, L - 180 мм, масса - 1,1 кг, кол - 2 шт, ГОСТ 103-76; 6. Полоса 45 х 6, L - 45 мм, масса - 1,1 кг, кол - 4 шт, ГОСТ 103-76;7. Круг d - 14 мм, L - 1280 мм, масса - 1,4 кг, кол - 1 шт, ГОСТ 2590-71; 8. Болт М 16 х 55, масса - 0,12 кг, кол - 2, ГОСТ 7798-70. 9. Гайка М 16, масса - 0,03 кг, кол - 2, ГОСТ 5915-70.10. Шайба 16, масса 0,01 кг, кол - 7, ГОСТ 11371-78.

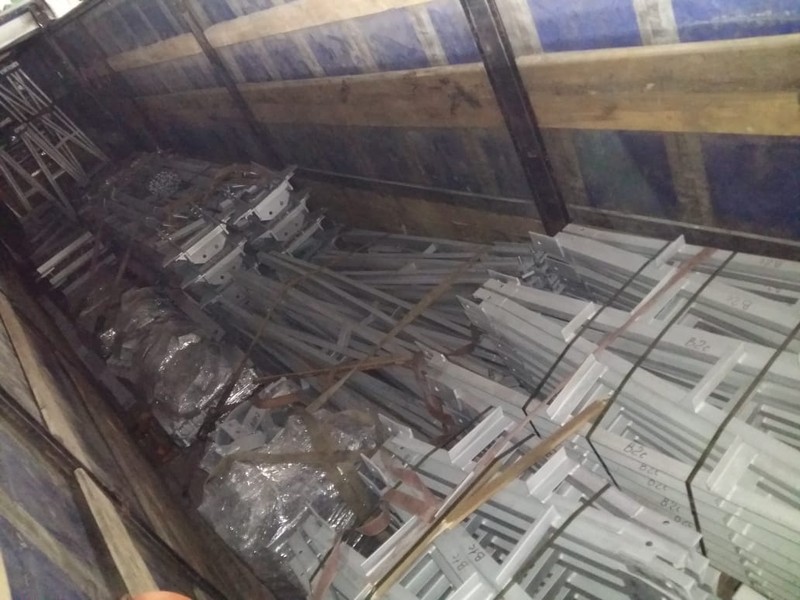

ТРАВЕРСА В2с

Детали: 1. Уголок 50 х 50 х 5, L - 1735 мм, масса - 6,9 кг, кол - 2 шт, ГОСТ 8509-86; 2. Уголок 50 х 32 х 4, L - 170 мм, масса - 0,5 кг, кол - 1 шт, ГОСТ 8510-86; 3. Уголок 50 х 32 х 4, L - 260 мм, масса - 0,7 кг, кол - 1 шт, ГОСТ 8510-86; 4. Полоса 100 х 8, L - 180 мм, масса - 1,1 кг, кол - 2 шт, ГОСТ 103-76; 5. Полоса 45 х 8, L - 45 мм, масса - 0,1 кг, кол - 4 шт, ГОСТ 103-76; 6. Круг d - 14 мм, L - 1880 мм, масса - 2,9 кг, кол - 1 шт, ГОСТ 2590-71; 7. Болт М 16 х 55, масса - 0,12 кг, кол - 2, ГОСТ 7798-70. 8. Гайка М 16, масса - 0,03 кг, кол - 2, ГОСТ 5915-70. 9. Шайба 16, масса 0,01 кг, кол - 7, ГОСТ 11371-78.

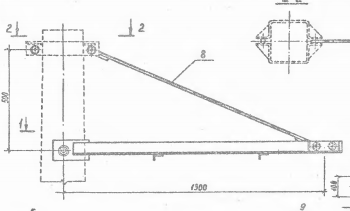

ТРАВЕРСА В3с

Детали: 1.Уголок 70 х 70 х 5, L - 1335 мм, масса - 7,2 кг, кол - 2 шт, ГОСТ 8509-86; 2.Уголок 50 х 32 х 4, L - 165 мм, масса - 0,4 кг, кол - 1 шт, ГОСТ 8510-86; 3.Уголок 50 х 32 х 4, L - 280 мм, масса - 0,8 кг, кол - 1 шт, ГОСТ 8510-86; 4.Полоса 100 х 10, L - 100 мм, масса - 0,8 кг, кол - 2 шт, ГОСТ 103-76; 5. Полоса 100 х 8, L - 180 мм, масса - 1,1 кг, кол - 2 шт, ГОСТ 103-76; 6. Полоса 55 х 6, L - 55 мм, масса - 1,4 кг, кол - 4 шт, ГОСТ 103-76;7. Круг d - 14 мм, L - 1490 мм, масса - 1,8 кг, кол - 1 шт, ГОСТ 2590-71; 8. Болт М 16 х 55, масса - 0,12 кг, кол - 2, ГОСТ 7798-70. 9.Гайка М 16, масса - 0,03 кг, кол - 2, ГОСТ 5915-70.10. Шайба 16, масса 0,01 кг, кол - 7, ГОСТ 11371-78.

ТРАВЕРСА В4с

Детали: 1.Уголок 50 х 50 х 5, L - 1735 мм, масса - 6,9 кг, кол - 2 шт, ГОСТ 8509-86; 2. Уголок 50 х 32 х 4, L - 170 мм, масса - 0,5 кг, кол - 1 шт, ГОСТ 8510-86; 3. Уголок 50 х 32 х 4, L - 260 мм, масса - 0,7 кг, кол - 1 шт, ГОСТ 8510-86; 4. Полоса 100 х 8, L - 180 мм, масса - 1,1 кг, кол - 2 шт, ГОСТ 103-76; 5. Полоса 45 х 8, L - 45 мм, масса - 0,1 кг, кол - 4 шт, ГОСТ 103-76; 6. Круг d - 14 мм, L - 2100 мм, масса - 3,2 кг, кол - 1 шт, ГОСТ 2590-71; 7. Болт М 16 х 55, масса - 0,12 кг, кол - 2, ГОСТ 7798-70. 8. Гайка М 16, масса - 0,03 кг, кол - 2, ГОСТ 5915-70. 9. Шайба 16, масса 0,01 кг, кол - 7, ГОСТ 11371-78.

.

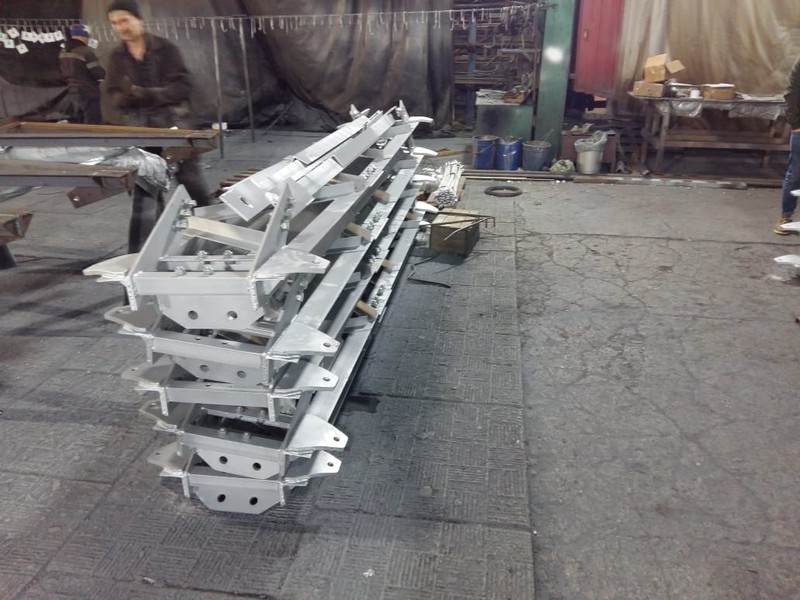

ТРАВЕРСА В5с

Детали: Марка В501с - 4 шт, масса - 14 кг; Марка В502с - 2 шт, масса - 70 кг; Марка В503с - 2 шт, масса - 8 кг; Марка В504с - 1 шт, масса - 8 кг; Марка В505с - 2 шт, масса - 3,5 кг; Болт М16 х 30 - 4 шт, масса - 0,3 кг(всех), ГОСТ 7798-70; Гайка М16 - 4 шт, масса - 0,1 кг(всех), ГОСТ 5915-70; Шайба 16 - 4 шт, масса 0,05 кг(всех), ГОСТ 11371-78; Болт М20 х 40, кол - 28 шт, масса - 0,8 кг(всех) ГОСТ 7798-70; Гайка М20 - 28 шт, масса - 0,7 кг(всех), ГОСТ 5915-78; Шайба 28, масса - 0,05 кг(всех), ГОСТ 11371-78. Марка В501с состоит из: 1. Уголок 75 х 75 х 6, L - 1620 мм, масса 11,4 кг, кол - 1 шт, ГОСТ 8509-86; 2. Полоса 120 х 10, L - 280 мм, кол - 1 шт,масса 2,6 кг, ГОСТ 103-76. Марка В502с состоит из: 3.Уголок 90 х 90 х 7, L - 1400 мм, масса - 13,6 кг, кол - 1 шт, ГОСТ 8509-86; 4.Уголок 90 х 90 х 7, L - 2010 мм, кол - 1 шт, масса - 19,4 кг, ГОСТ 8509-86; 5. Уголок 50 х 50 х 5, L - 460 мм, масса - 1,7 кг, ГОСТ 8509-86; 6. Уголок 50 х 50 х 5, L - 660 мм, кол - 2 шт, масса - 2,5 кг, ГОСТ 8509-86; 7. Полоса 275 х 10, L - 435 мм, кол - 2 шт, масса - 9,0 кг, ГОСТ 103-76; 8. Уголок 50 х 50 х 5, L - 330 мм, масса - 1,2, кол - 2 шт, ГОСТ 8509-86; 9. Полоса 170 х 16, L - 200 мм, кол - 2, масса - 4,3 кг, ГОСТ 103-76; 10. Полоса 60 х 6, L - 60 мм, масса - 0,2 кг, кол - 4 шт, ГОСТ 103-76; 11. Полоса 6 х 80, L - 80 мм, масса - 0,3 кг, ГОСТ 103-76. Марка В503с состоит из: 12.Круг - 30, L - 390 мм, кол - 1, масса - 2,2 кг, ГОСТ 2590-71; 13.Полоса 70 х 6, L - 130, кол - 1, масса - 0,4 кг, ГОСТ 103-76; 14.Полоса 130 х 60, L - 318 мм, кол - 1, масса - 5,0 кг, ГОСТ 103-76. Марка В504с состоит из: 15(16). Уголок 50 х 50 х 5, L - 650 мм, кол - 2, масса - 2,5 кг, ГОСТ 8509-86; 17. Полоса 60 х 16, кол - 2, масса - 0,5 кг, ГОСТ 103-76; Марка В505С состоит из:18.Уголок 90 х 90 х 7, L - 350 мм, кол - 1, масса - 3,5 кг, ГОСТ 8509-86.

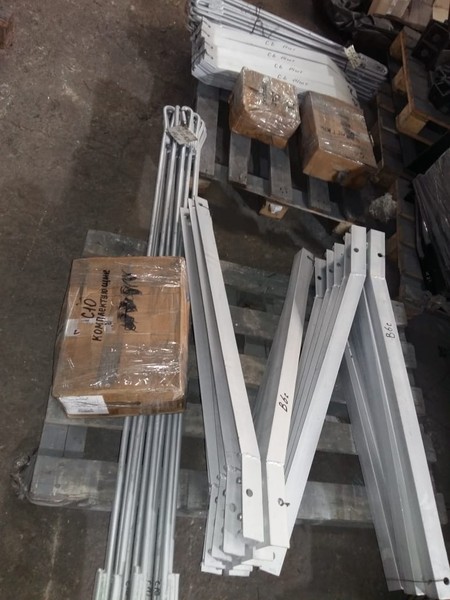

ТРАВЕРСА В6с

Детали: 1.Уголок 50 х 50 х 5, L - 1040 мм, масса - 3,9 кг, кол - 2 шт, ГОСТ 8509-86; 2. Полоса 45 х 6, L - 45 мм, масса - 0,1 кг, кол - 4 шт, ГОСТ 103-76; 3. Круг d - 14 мм, L - 1220 мм, масса - 1,4 кг, кол - 1 шт, ГОСТ 2590-71; 4. Болт М 16 х 55, масса - 0,12 кг, кол - 2, ГОСТ 7798-70. 5. Гайка М 16, масса - 0,03 кг, кол - 2, ГОСТ 5915-70.6. Шайба 16, масса 0,01 кг, кол - 9, ГОСТ 11371-78.

.

.
