Траверсы ТМ-предназначены для установки штыревых и подвесных изоляторов и крепления изолированных и не изолированных проводов, установки разъединителей на ВЛ и ОРУ 6-10 кВ в населённой, не населённой местности.Траверсы ТМ выполнены в виде сварных конструкций из металлического уголка,полосы,круга. Для крепления изоляторов на траверсах установлены серьги, штыри. Закрепление проводов к траверсам производится через изоляторы. Крепление самой траверсы к стойке опоры как круглого, так и квадратного сечения осуществляется с помощью хомута. хомут в комплект траверсы не входит.

ТРАВЕРСА ТМ-1, ТМ-24

Траверса ТМ-1 служит для одинарного крепления провода при установке промежуточных, концевых опорах ВЛ-10 кВ  в не населённой местности.Она крепятся на стойке СВ-105 (хомутом Х-1), СВ-95 (хомутом Х-42). Хомуты поставляются отдельно. Антикоррозийное покрытие битумный лак БТ-577, горячие/холодное цинкование ОСТ 034-72-645-83. Металлические части траверсы ТМ-1 заземляют Заземляющим проводником ЗП-1 с помощью дополнительной гайки.

Траверса ТМ-1 относится к долгожителям. Первые чертежи датируются 1937 г. Габариты изделия: 140 мм * 1495 мм * 1460 мм. Масса траверсы 17,2 кг.Траверса ТМ-1 может изготавливаться в двух вариантах: с применением круга d-22 мм из стали Ст 3; с использованием штырей Ш-20-2 (литьё).

Траверса ТМ-24 предназначена для удержания двух пар неизолированных проводов и нейтрали ВЛ напряжением 10 кВ.Удерживаемые провода закрепляются проволочными, спиральными вязками на изоляторах ШФ, ШС, которые устанавливаются на стальные штыри с катаной резьбой на концах. Для обеспечения надёжности монтажа изоляторов используются колпачки К, КП. Монтаж Траверсы ТМ-24 осуществляется на стойке СВ-105 (хомутом Х-1) через монтажные отверстия диаметром 17 мм. Для удобства монтажа одно из отверстий выполнено овальным. К горизонтальной полке несущей горизонтали приварен прутковый заземлитель длиной 400 мм, наличие которого упрощает монтаж арматуры на ВЛ.

ТРАВЕРСА ТМ-2

Траверса ТМ-2-применяется для одинарного крепления провода, являющегося не изолированным.Отдельно поставляется хомут Х-1, который необходим для выполнения крепления траверсы к соответствующей стойке. Покрытие (антикоррозийное) выполняется битумным лаком БТ-577, холодным/горячим цинкованием.

Вертикальный стабилизатор выполнен из равнополочного уголка 50*5 мм и имеет длину 250мм. На Траверсе ТМ-2 есть дополнительное отверстие на расстоянии 260 мм от уголка стабилизатора для установки на железобетонные опоры СВ-110, СВ-160, а также вторым ярусом на столбах для увеличения пропускной способности ВЛ. Габариты изделия: 140 мм * 1460 мм * 400 мм. Траверса ТМ-1 может изготавливаться в двух вариантах: с применением круга диаметром 22 мм из стали Ст-3; с использованием Штырей Ш-20-2-К-30(литьё).

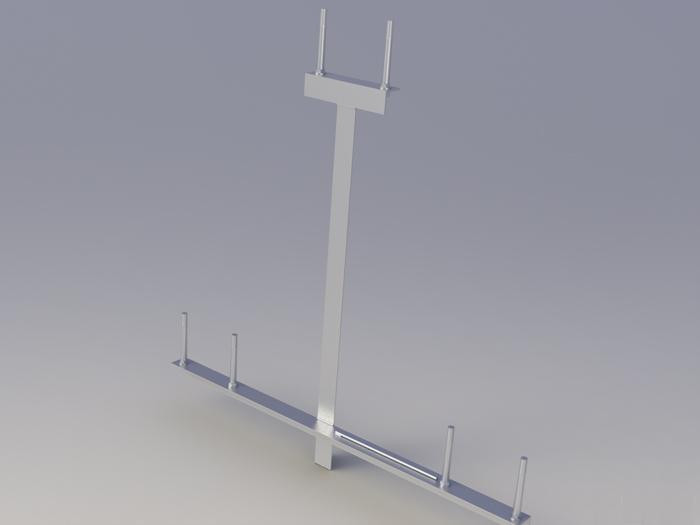

ТРАВЕРСА ТМ-3

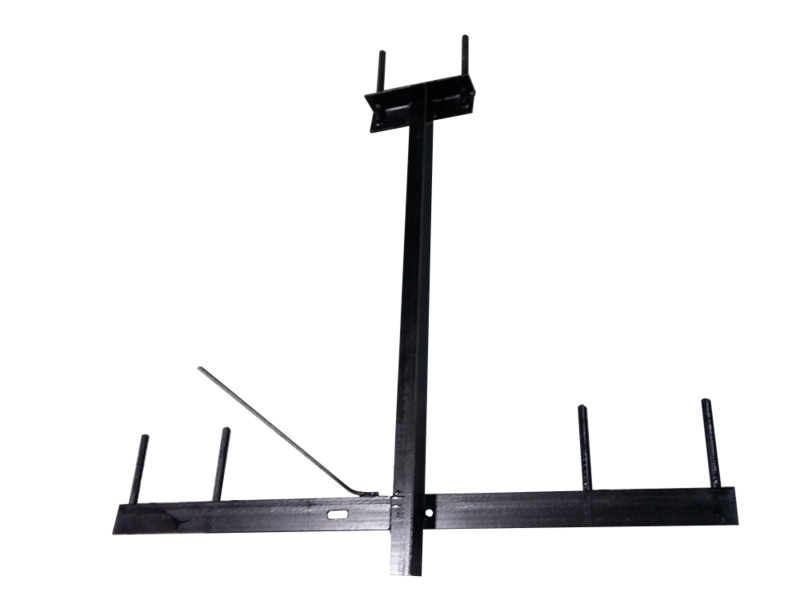

Траверса ТМ-3-служит для двойного крепления провода при установке промежуточной опоры П10-2 ВЛ-10 кВ в населённой местности. Траверса крепится на стойке СВ-105 (Х-1),СВ-110 (Х-42). Хомуты поставляются отдельно. Антикоррозийное покрытие выполняется битумным лаком Б-577, цинком.

Детали: 1. Уголок 70 х 70 х 5, кол - 1, масса - 7,0 кг, ГОСТ 8509-86; 2. Уголок 70 х 70 х 5, масса - 7,85 кг, кол - 1, ГОСТ 8509-86; 3. Уголок 70 х 70 х 5, масса - 1.67 кг, ГОСТ 8509-86; 4. Круг 10, кол - 1, масса - 0, 18 кг. Стандартные изделия: Штырь Ш-20-2-К-30, кол - 6 шт, ОСТ 34-13-931-86.

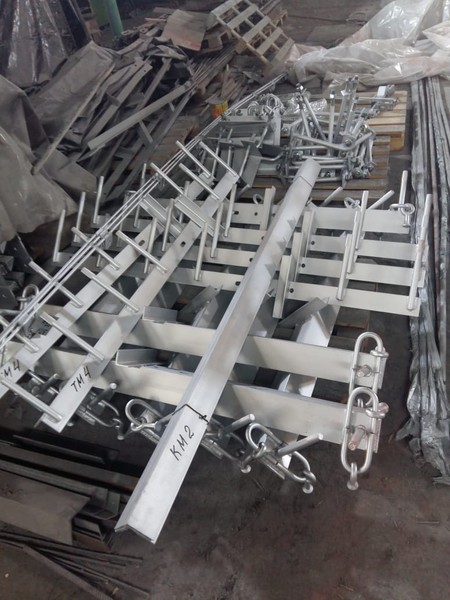

ТРАВЕРСА ТМ-4

Траверса ТМ-4-изготавливается согласно типового проекта 3.407.1-143.8.4. В населённой местности при креплении (двойного) не изолированного провода ВЛ-10кВ используется траверса ТМ-4. Для крепления изоляторов ШС-10Д, ШФ 10Г, ШФ-20В на траверсе штыри. Изоляторы на этих штырях крепятся при помощи колпачков К-6, К-9, К-7, КП-22. Для крепления траверсы  к стойке хомут Х-1 заказывается отдельно. Производят траверсы ТМ-4 из углеродистой стали, покрывают лаком битумным БТ-577.

ТРАВЕРСА ТМ-5

Траверса ТМ-5-служит для двойного крепления провода при установке угловых-промежуточных опор ВЛ 10 кВ. Вес траверсы зависит от исполнения. На стальной конструкции приварены штыри под изоляторы типа ШФ-10Г, ШС-10Д, ШФ-20Г, ШС-20Г. Особенность данной конструкции заключается в том, что несущая горизонталь представляет собой коробчатый профиль, сложенную из двух отрезков уголкового металлопроката. Это придает дополнительную прочность. Изделие защищается от коррозии с помощью порошковой краски, битумного лака БТ-577, оцинковки.

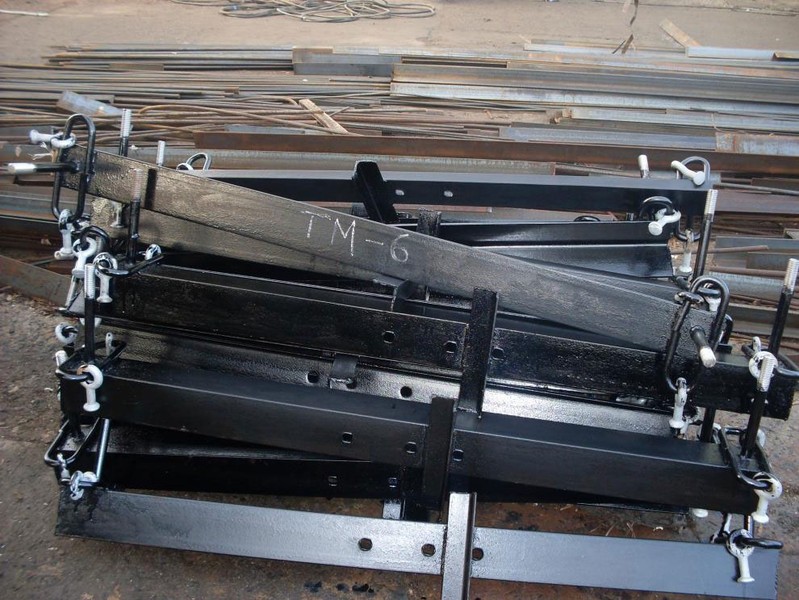

ТРАВЕРСА ТМ-6

Траверса ТМ-6-служит для крепления провода с помощью натяжных изолирующих подвесок при установке анкерных опор ВЛ-10 кВ. Монтируют на анкерные опоры серии СВ когда нужно сделать ответвления от основной ВЛ. На траверсе ТМ-6 сделано дополнительное отверстие для установки надставки ТС-2. С помощью хомута Х-42 устанавливают на стойку СВ-110. Хомутом Х-1 фиксируют к столбу СВ-105.

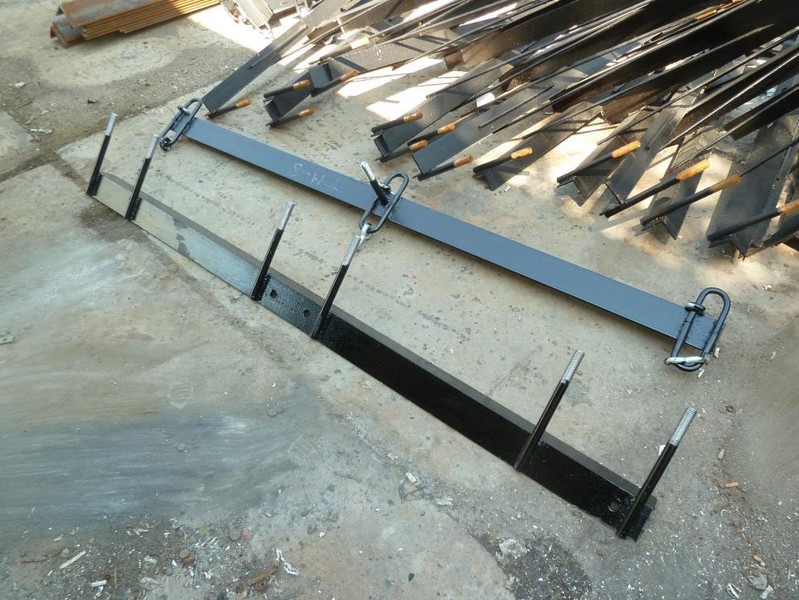

ТРАВЕРСА ТМ-7

ТРАВЕРСА ТМ-8

Траверса ТМ-8-изготавливается согласно типового проекта 3.407.1-143.8.8. Для выполнения крепления провода с использованием натяжных изолирующих подвесок предназначается траверса ТМ-8. В конструкции данной траверсы предусмотрены шесть петель, которые привариваются с серьгами СРС-7-16. Для крепления изоляторов ШФ-20В, ШС-10Д, ШФ-10Г предназначаются штыри, расположенные на траверсе. Для выполнения крепления на штырях применяются колпачки К-9, К-7, К-6, КП-22. Крепление траверсы к стойке СВ-105 требует применения хомута Х-1, а крепление к стойке СВ-110 хомута Х-42. Поставка хомутов производится в отдельном порядке.Траверсы ТМ-8 производятся из  углеродистой стали, покрываются лаком битумным БТ-577.

ТРАВЕРСА ТМ-9

Траверса ТМ-9-служит для одинарного крепления провода на ЛЭП-10 кВ в не населённой местности. На ТМ-9 приварены штыри под изоляторы типа ШФ-10Г, ШС-10Д, ШФ-20Г, ШС-20Г. Траверса на опоре СВ-110 крепится хомутом Х-42. На поверхность траверсы ТМ-9 должно быть нанесено антикоррозионное покрытие лак БТ-577, цинк.

ТРАВЕРСА ТМ-10

Траверса ТМ-10 изготавливается из высококлассной углеродистой (С245) или низколегированной (09Г2С) стали в соответствии с ГОСТ 27772-88. Траверса ТМ - 10 изготавливается в полном соответствии с типовым проектом и комплектуется всеми деталями, предусмотренными проектом.Траверса крепится опоре при помощи хомута Х - 1 на стойку СВ-105 и Х - 42 на стойку СВ - 110. Хомуты заказываются отдельно.

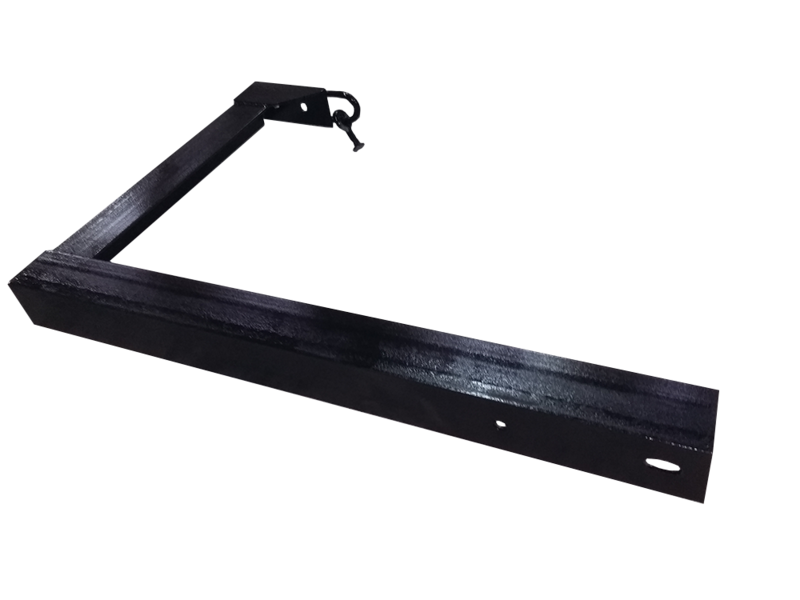

ТРАВЕРСА ТМ-11

Траверса ТМ-11 предназначена для крепления неизолированных проводов к стойкам опор ВЛ-10 кВ. Траверсы ТМ-11 выполнены согласно типовому проекту 3.407.1-143.8.11. Обычным антикоррозионным покрытием траверсы ТМ-11 является битумный лак БТ-577. Возможно заказное исполнение с покрытием горячим цинком. На стойку типа СВ-105 крепление траверсы ТМ-11 проводится с применением хомута серии Х-1, а на стойку СВ-110 - хомутом серии Х-42 Траверса к стойке СВ-105 крепится при помощи , а к стойке СВ-110 крепится при помощи . Хомуты Х-1 и Х-42 поставляются дополнительно.

ТРАВЕРСА ТМ-12, ТМ-19

Траверсы ТМ-12, ТМ-19 предназначены для крепления не изолированных проводов к опорам ВЛ 10 кВ. Обычным антикоррозионным покрытием траверс является битумный лак БТ-577, горячий/холодный цинк. Траверсы ТМ-12, ТМ-19 крепятся к стойке СВ-105 при помощи Хомута Х-1, а к стойке СВ-110 при помощи Хомута Х-42. Хомуты Х-1, Х-42 поставляются дополнительно.

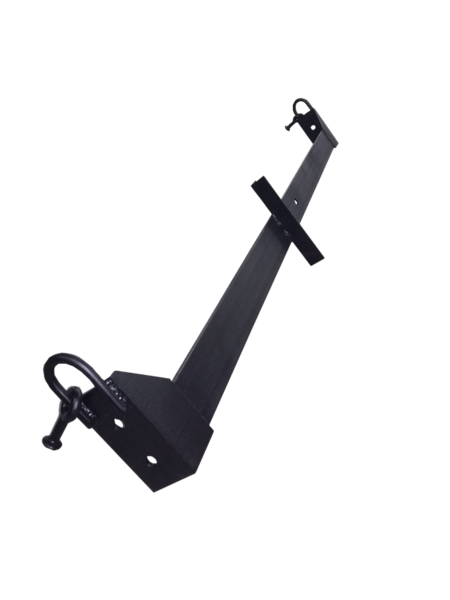

Траверса ТМ-12 используется при прокладке двухпроводных ВЛ напряжением 10 кВ и предназначается для удержания проводов, закреплённых на изоляторных подвесках, на расстоянии 2200 мм. Изоляторы подвешиваются на серьгах СРС-7-16, которые надеваются на стальные петли, приваренные к монтажным пяткам на концах несущей горизонтали. При монтаже на опору изделие устанавливается на стойку СВ-105 и фиксируется Хомутом Х-1 и двумя гайками диаметром 16 мм. Дополнительно может монтироваться и на другие металлоконструкции с помощью упомянутых выше установочных пластинах, в которых просверлено по два отверстия на болтовые соединения.

Траверса ТМ-19 предназначена для подвешивания параллельных проводников двухпроводной ВЛ напряжением 10 кВ. Расстояние между удерживаемыми проводами составляет 2200 мм. Провода подвешиваются на изоляторные подвески, которые закрепляются на серьгах СРС-7-16, надетых на приваренные к концам арматуры петлях. Траверса ТМ-19 монтируется на стойки СВ-105, СВ-110 Хомутами Х-1, Х-42 соответственно. Для дополнительного прикрепления арматуры к металлоконструкциям (концевым балкам и др.) предусмотрены монтажные пятки на каждом конце несущей горизонтали. В пятках просверлены монтажные отверстия.

ТРАВЕРСА ТМ-13

Траверса ТМ-13 (3.407.1-143.8.13) обеспечивает надежное крепление проводов к стойкам СВ. Для крепления провода к стойке СВ-105 требуется хомут Х-1, а к стойке СВ-110 хомутом Х-42. Хомуты заказываются и поставляются отдельно. Штыри на траверсе предназначены для крепления изоляторов ШФ-10, ШС-10, ШФ-20. Данное крепление требует использования колпачков: К-6, К-7, К-9, КП-22. Покрывается лаком БТ-577, либо цинкование. Габариты изделия: 2100 х 150 х 300 мм.

ТРАВЕРСА ТМ-14

Траверса ТМ-14 (3.407.1-143.8.14) изготавливается из углеродистой стали. Для придания траверсе стойкости к коррозии ее покрывают лаком БТ-577. К стойкам траверса крепится при помощи хомутов: к стойке СВ-110 хомутом Х-1, к стойке СВ-105 хомутом Х-42. Габариты изделия: 1700 х 250 х 730 мм.

ТРАВЕРСА ТМ-15

Траверса ТМ-15 (3.407.1-143.8.15) применяются на анкерных опорах. Крепление производится с использованием специальных хомутов: Х-1 (стойка СВ-105) и Х-42 (стойка СВ-110). Заказывать хомуты Х-1 и Х-42 необходимо отдельно. Изготавливается траверса ТМ-15 из  углеродистой стали покрывается лаком (битумным) БТ-577, что делает данное изделие стойким к коррозии. Габариты изделия: 1000 х 320 х 485 мм.

ТРАВЕРСА ТМ-16

Траверса ТМ-16 (3.407.1-143.8.16) изготавливается из углеродистой стали и обеспечивает крепление. Поверхность траверсы ТМ-16 покрывается лаком битумным (БТ-577). В качестве крепежного устройства траверсы ТМ-16 к стойке используется хомут серии Х-1( для стоек типа СВ-105), хомут серии Х-42 (для стоек типа СВ-110).

ТРАВЕРСА ТМ-17

ТраверсА ТМ-17 изготавливается из углеродистой стали (3.407.1-143.8.17). Поверхность траверсы имеет стойкое антикоррозийное покрытие, выполнено с применением лака битумного БТ-577. Основным назначением траверсы ТМ-17 является обеспечение надежного крепления провода. Требуемое крепление траверсы ТМ-17 к стойке СВ-110 осуществляется хомутом марки Х-42, крепления к стойке СВ-105  хомутом марки Х-1.

ТРАВЕРСА ТМ-18

Траверса ТМ-18, с чьей помощью осуществляется крепление провода к стойкам (тип СВ). Крепление траверсы ТМ-18 на стойку выполняется хомутами Х-1, Х-42 к стойкам СВ-110 и СВ-105 соответственно. Траверса ТМ-18 производится (3.407.1-143.8.18) из стали (углеродистой) с последующим покрытием поверхности лаком БТ-577.

Траверса ТМ-18-предназначена для надёжного удержания в подвешенном состоянии одиночного провода ВЛ напряжением 10 кВ. Траверсу ТМ-18 можно использовать при прокладке ВЛ в населённых пунктах. Проводник подвешивается на изолятор, для закрепления которого на арматуре предусмотрена серьга СРС-7-16, надетая на стальную петлю, которая приваривается к пятке на конце Траверсы ТМ-18. Изделие монтируется на стойки СВ-105, СВ-110. Отличительной особенностью Траверсы ТМ-18 является наличие трёх нескольких монтажных отверстий, что позволяет использовать для монтажа арматуры Хомуты трёх типоразмеров - Х-33, Х-34, Х-35. Это существенно расширяет возможности по применению изделия при сооружении ВЛ.

ТРАВЕРСА ТМ-20

На Траверсе ТМ-20 расположены четыре петли, на каждой из которых имеется серьга СРС-7-16. На стойки СВ-105, СВ-110 Траверса ТМ-20 крепится при помощи Хомутов Х-1, Х-42. Габариты изделия: 2600 х 200 х 180 мм.

Траверса ТМ-20-используется при прокладке двухпроводных ВЛ напряжением 10 кВ. Арматура удерживает подвешенные к изоляторным подвескам провода на расстоянии 2600 мм друг от друга. Изделия разрешаются к использованию в населённых пунктах. Изоляторные подвески, на которых закрепляются проводники, монтируются на серьгах СРС-7-16. Они надеваются на петли, приваренные на концах несущей горизонтали. Для закрепления одного провода предусмотрено две серьги, что обеспечивает высокую надёжность удержания проводов.Траверса ТМ-20 изготавливается из швеллера. Для монтажа изделия на стойках СВ-105,СВ-110 используется приваренная к несущей горизонтали монтажная площадка с отверстиями. Закрепление арматуры на опоре выполняется болтами с использованием пружинных гровер-шайб. От коррозии траверсу ТМ-20 защищает покрытие, в качестве которого выступает битумный лак БТ-577, горячая/холодная оцинковка.

ТРАВЕРСА ТМ-21

Траверса ТМ-21-служит для крепления проводов при установке промежуточных опор. Крепление траверсы осуществляется к стойке СВ-105 с использованием Хомута Х-1, а к стойке СВ-110 с использованием Хомута Х-42. Поверхность траверсы имеет покрытие лак БТ-577, горячий/холодный цинк, которое защищает изделие от коррозии .

Предназначением Траверсы ТМ-21 является удержание в подвешенном состоянии одиночного провода ВЛ напряжением 10 кВ. Проводник подвешивается к Траверсе ТМ-21 на два изолятора, которые прикрепляются к серьгам СРС-7-16 на петлях, приваренных к концам изделия. При необходимости на изделие можно подвесить ещё один провод, в полках несущих горизонталей просверлены отверстия для закрепления дополнительной подвесной арматуры.Траверса ТМ-21 устанавливается на мачтовую опору квадратного сечения. На монтажном конце изделия располагаются лапки с отверстиями для крепёжного болта. При использовании в условиях повышенных вибраций изделие может подвешиваться на диагональную шпильку к дополнительному верхнему хомуту.

ТРАВЕРСА ТМ-22

Траверса ТМ-22-применяется для крепления проводов к стойкам СВ. На Траверсе ТМ-22 имеются четыре петли, каждая из которых оснащена серьгой СРС-7-16. Крепление траверсы к стойкам производится при помощи хомутов. Для крепления к стойке СВ-110 применяются Хомуты Х-42, к стойке СВ-105 Хомуты Х-1. Габариты изделия: 2200 мм х 550 мм х 400 мм.

Траверса ТМ-22-используется при прокладке двухпроводной ВЛ напряжением 10 кВ и предназначается для удержания неизолированных проводов на расстоянии 2200 мм друг от друга. Изделия можно использовать в пределах населённых пунктов и на территории промышленных предприятий. Проводники подвешиваются к Траверсе ТМ-22 на изоляторах, которые в свою очередь закрепляются на траверсе стандартно, серьгами СРС-7-16, надетыми на приваренные к арматуре петли. Траверса монтируется к стойке СВ-105 с помощью Хомута Х-1 через монтажные отверстия диаметром 17 мм. Антикоррозионная защита выполняется битумным лаком БТ-577, горячей/холодной оцинковкой.

ТРАВЕРСА ТМ-23, ТМ-31

Оснащённая собственной опорной арматурой Траверса ТМ-23 обеспечивает надёжное удержание подвешенного одиночного провода ВЛ напряжением 10 кВ на расстоянии 720 мм от опоры. Удерживаемый проводник прикрепляется к двум изоляторам, которые в свою очередь подвешиваются к серьгам СРС-7-16 на петлях, приваренных к несущему элементу траверсы. Расстояние от провода до опоры составляет 720 мм. Изделие изготавливается из уголкового металлопроката. Несущие вертикали скрепляются между собой толстой стальной полосой, закрепляемой методом сварки. Траверса ТМ-23 монтируется на стойку СВ-105 хомутами Х подходящего типоразмера или болтовым соединением. Стойка при этом может быть ориентирована как вертикально, так и горизонтально.В качестве защитного покрытия битумный лак БТ-577 горячая/холодная оцинковка.

Траверса ТМ-31 предназначается для удержания изоляторной подвески с неизолированным проводом воздушной линии электропередачи напряжением 10 кВ.Траверса ТМ-31 конструктивно схожа с изделием ТМ-23. Отличие заключается в оснащении двумя, а одной монтажной серьгой СРС-7-16, которая так же размещается на конце изделия-на приваренной стальной петле.Несущие горизонтали траверсы привариваются под прямым углом к двум вертикальным уголкам, для повышения прочности соединённых толстой стальной полосой. Арматура закрепляется на стойке СВ-105. Хомутами Х-1 или болтовыми соединениями через отверстия в монтажных уголках. Траверса может монтироваться как на вертикально, так и горизонтально ориентированную стойку. Арматура защищается от коррозионного разрушения с помощью битумного лака БТ-577, горячей/холодной оцинковки.

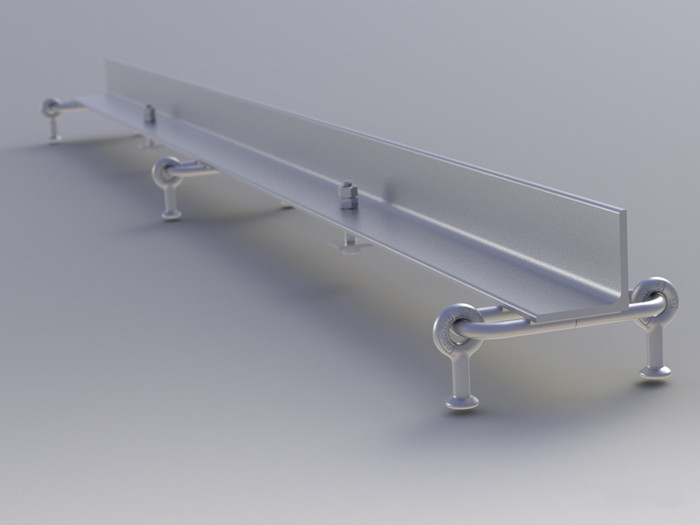

ТРАВЕРСА ТМ-30

Траверса ТМ-30-используется в ВЛ напряжением 10 кВ и предназначается для надёжного удержания изоляторных подвесок с прикреплёнными к ним неизолированными проводами. Из Достоинством траверсы ТМ-30 является простота конструкции. Изоляторные подвески прикрепляются к серьгам СРС-7-16, которые надеваются на приваренные к несущей горизонтали стальные петли. Траверса ТМ-30 монтируется на горизонтально ориентированную опорную поверхность двумя болтовыми соединениями. Для того чтобы арматура надёжно служила в условиях вибраций, при монтаже должны использоваться пружинные гровер-шайбы или контрагайки.Траверса ТМ-30 изготавливается из стандартного уголкового металлопроката. В качестве защиты от коррозии применяется битумный лак БТ-577, горячая/холодная оцинковка.
