ТРАВЕРСА ТМ-6А (ENSTO)

ТРАВЕРСА ТМ-60, ТМ-60А (Л56-97)

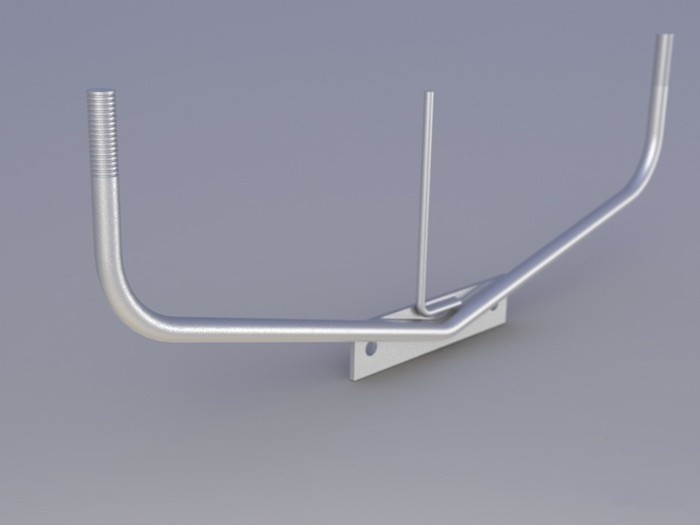

ТРАВЕРСА ТМs-60, ТМs-60a (ENSTO)

Данная модификация траверс ТМs-60, ТМs-60a выпускается по ТП ENSTO. Арматура предназначается для удержания проводников двухпроводной ВЛ напряжением до 10 кВ. Достоинство изделия заключается в невысокой массе, что обуславливает простоту монтажа. Удерживаемые проводники закрепляются сверху на изоляторных штырях. В качестве монтажной несущей выступает стальная полоса с просверленными в ней монтажными отверстиями. Между изоляторными штырями располагается приваренный к несущей полосе стальной заземлитель. Его наличие расширяет возможности использования траверс в сооружении безопасной линии электропередачи. Для защиты от коррозионного разрушения арматура покрывается различными составами. В зависимости от вида поставки траверсы этой модификации может быть окрашена порошковой краской, покрыты битумным лаком БТ, грунтовкой ГФ, применена технология горячего, холодного цинкования.

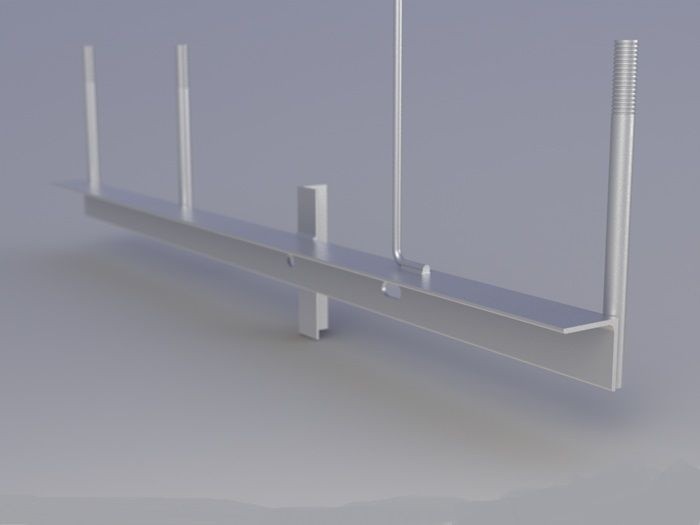

ТРАВЕРСА ТМ-66, ТМ-66М (Л56-97)

ТРАВЕРСА ТМ-68, ТМ-68М

ТРАВЕРСА ТМ-71а, ТМ-72б (Л57-97)

ТРАВЕРСЫ  ТМ-72а, ТМ-72б (Л57-97)

Стальная конструкция двухцепных железобетонных опор со стойками СВ-110, С-112, СВ-164 ВЛ-10 кВ с защищенными проводами. Предназначается траверса ТМ-72а для осуществления крепления провода с применением натяжных подвесок (изолирующих) при проведении установки анкерных опор ВЛ. Конструктивная особенность: четыре петли, которые приварены и имеют серьги СРС-7-16. При креплении траверсы к стойке СВ-105 используется Хомут Х-1, крепление к стойке СВ-110 выполняется Хомутом Х-42. Антикоррозийное покрытие металлоконструкций выполнено лаком на битумной основе БТ-577.


ТРАВЕРСА ТМ-73, ТМ-74 (Л56-97)

Траверса ТМ-73 является аналогом Траверсы ТМ-65 (ТП 27.0001). Отличие в крепежных отверстиях и других Хомутах Х-42, Х-1. В остальном они идентичны, имеют пять петель с установленными Серьгами СРС-7-16 для крепления изоляторов. Устанавливаются для ответвления на промежуточной опоре П20-3Н и на ответвительной анкерной. Используются стандартные стойки CB-105, CB110.

ТРАВЕРСА ТМ-73, ТМ-74 (Л57-97)

ТРАВЕРСА ТМ-73, ТМ-73ш (20.0027) (21.0050)

Траверсы ТМ-73, ТМ-73ш являются аналогом Траверсы ТМ-65 (ТП 27.0001). Отличие в крепежных отверстиях и других Хомутах Х-42, Х-1. В остальном они идентичны, имеют пять петель с установленными Серьгами СРС-7-16 для крепления изоляторов. Устанавливаются для ответвления на промежуточной опоре П20-3Н и на ответвительной анкерной. Используются стандартные стойки CB-105, CB110.

ТРАВЕРСА ТМ-77, ТМ-77ш (20.0027) (21.0050)

ТРАВЕРСА ТМ-78, ТМ-78а (20.0027)

Специализированная Траверса ТМ-78 изготавливается по ТП 3.407.1-143.8, ТП 20.0027 и используется для временного удержания проводов при сооружении опор ВЛ-10 кВ. В дальнейшем проводник перекладывается и закрепляется на арматуре, которая будет удерживать его постоянно. Конструкция арматуры стандартная. Несущая горизонталь изготавливается из уголкового металлопроката. В центральной части, между монтажными отверстиями приварен вертикальный уголок, повышающий стабильность траверсы ТМ-78 на опоре. В качестве элемента, удерживающего провода, применяется крюк, который приваривается электросваркой снизу к горизонтальной полке несущей горизонтали. Раскрытие крюка достаточно большое для того, чтобы монтажник мог свободно оперировать проводами и перекладывать их. Данная временная арматура так же, как и постоянная, монтируется на стойках CB-105, CB-110 с помощью Хомутов Х-1, Х-42. Установка и демонтаж изделий не вызывают затруднений. Использование траверс ТМ-78 позволяет существенно ускорить работы по прокладке ВЛ.

ТРАВЕРСА ТМ-78б (20.0027)

ТРАВЕРСА ТМ-80 (20.0027)

ТРАВЕРСА ТМ-80а (20.0027)

ТРАВЕРСЫ ТМ-80б (20.0027)

ТРАВЕРСА ТМ-81а (20.0027)

ТРАВЕРСА ТМ-83 (20.0027)

Траверса ТМ-83 изготавливается по ТП 20.0027 и внешне похожа на ТМ-53 (27.0002), ТМ-65 (27.0002), ТМ-73 (Л56-97) по аналогии на всех траверсах используются пять петель с серьгами СРС-7-16. Главное отличие её в длине и составляет 1,5 метра. Монтаж к стойкам СВ-95, СВ-105, СВ-110 производится с помощью Хомута Х-51 и двух гаек М16.

ТРАВЕРСА ТМ-83а (20.0027)

ТРАВЕРСА ТМ-83в (20.0027)

ТРАВЕРСЫ ТМ-85 (20.0027)

ТРАВЕРСА ТМ-85а (20.0027)

ТРАВЕРСАВ ТМ-86 (20.0027)
