ТРАВЕРСА ТН-1

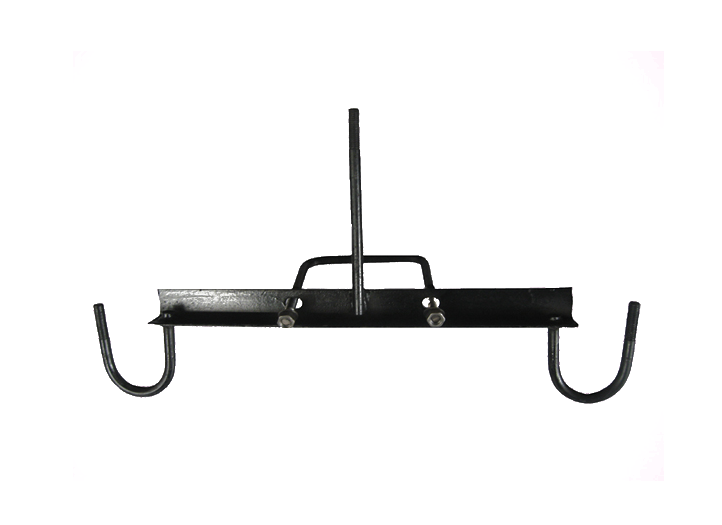

Траверса ТН-1-применяется для одинарного крепления проводов на опорах воздушных линий электропередач напряжением до 0,4 кВ. Конструкция траверсы имеет специальный штырь и специальные крюки, предназначенные для установки изоляторов типа ТФ-20 и ТФ-20П с колпачком К-5. Крепление траверсы выполняется через два отверстия межосевым расстоянием 210 мм на различных стойках с помощью хомута. Размер хомута выбирается в зависимости от типа стойки. Комплектация траверсы хомутом осуществляется по отдельному заказу.

Детали: 1. Уголок 50 х 50 х 4, ГОСТ 8509-72, L - 630 мм - 1 шт; 2. Круг - 18, ГОСТ 2590-71, L - 355 мм - 2 шт; 3. Круг - 18, ГОСТ 2590-71, L - 300 мм.

ТРАВЕРСА ТН-2

Траверса ТН-2-предназначена для осуществления одинарного крепления проводов, выполняемого при установке опор для воздушных линий электропередач напряжением 0,4 кВ.  На приваренные к траверсе штыри могут устанавливаться изоляторы типа ТФ-20, ТФ-20П и колпачок К-5. Крепление траверсы к опорам осуществляется с помощью хомутов через два овальных отверстия. Хомуты подбираются для конкретного типа стойки. Например, для стойки СВ-105 требуется Хомут Х-42, а для стойки СВ-95  Хомут Х-10.

Детали: 1.Уголок 50 х 50 х 4, ГОСТ 8509-72, L - 430 мм - 1 шт; 2.Круг - 18, ГОСТ 2590-71, L - 355 мм - 2 шт.

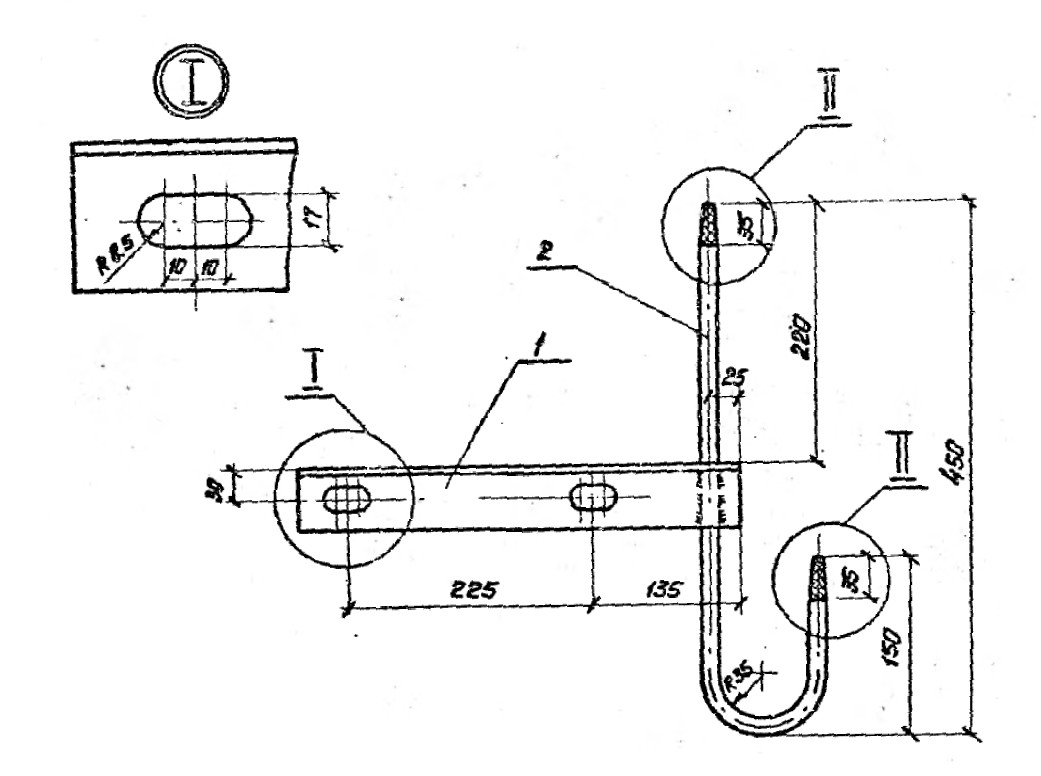

ТРАВЕРСА ТН-3

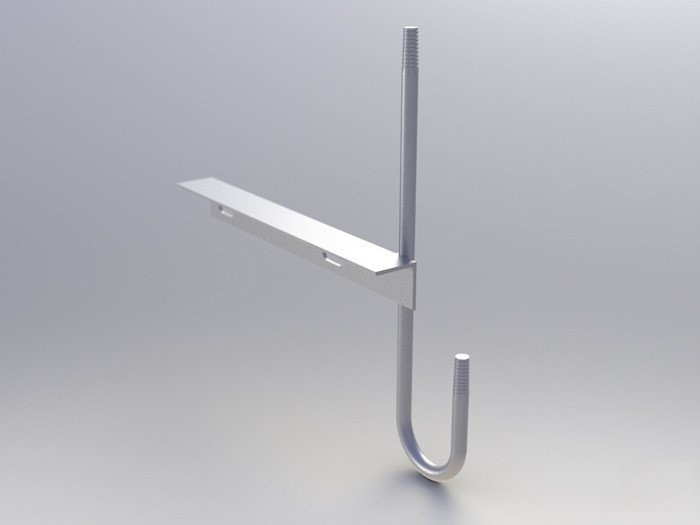

С помощью Траверсы ТН-3 осуществляется одинарное крепление проводов при установке опор ВЛ напряжением до 0,4 кВ. Крюк и штырь траверсы предназначены для установки изоляторов ТФ-20, ТФ-20П и фиксации их колпачками КП-5. Закрепление траверсы на опоре выполняется хомутами, поставляемыми по отдельному заказу. Подбор хомута производится в зависимости от вида опоры. Так, на опору СВ-95 траверса крепится Хомутом Х-10, а на опору СВ-105  Хомутом Х-42.

Детали: 1.Уголок 50 х 50 х 4, ГОСТ 8509-72, L - 375 мм - 1 шт; 2. Круг - 16, ГОСТ 2590-71, L - 635 мм - 1 шт.

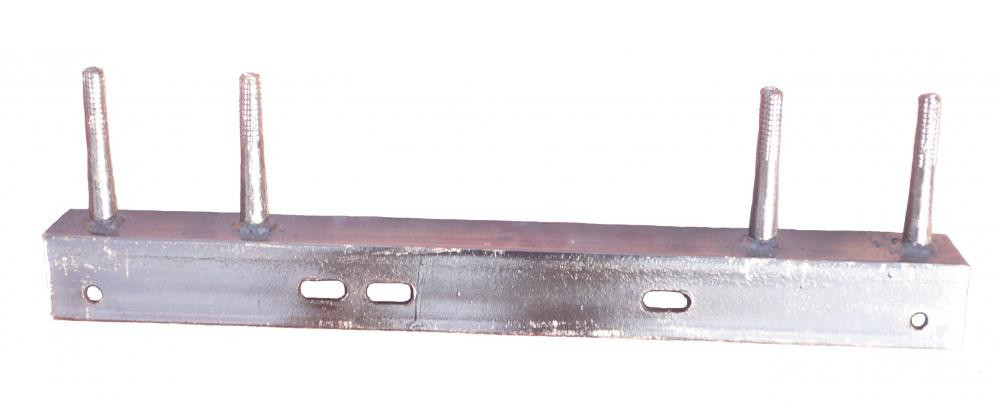

ТРАВЕРСА ТН-4

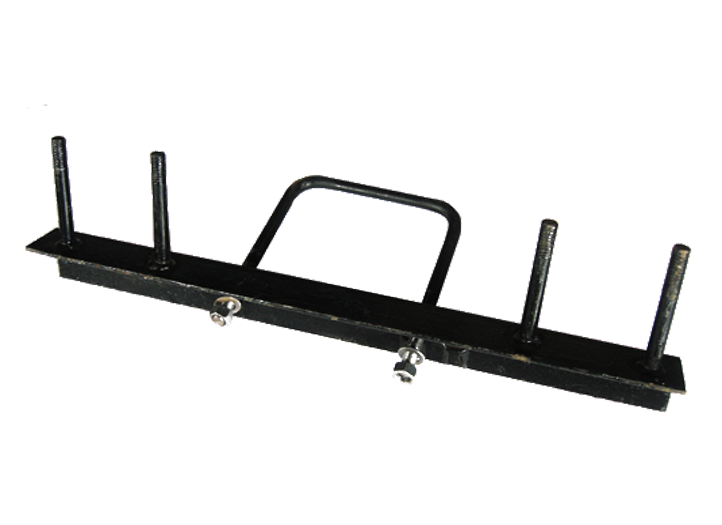

Траверса ТН-4-используется в случае двойного крепления проводов при установке опор ВЛ напряжением 0,4 кВ. К траверсе приварены штыри Ш-16-С-25, на которые устанавливаются изоляторы типа ТФ-20,ТФ-20П. Крепление изоляторов выполняется колпачками К-5. На траверсе имеются овальные отверстия, предназначенные для крепления траверсы на различных стойках хомутами. Тип хомута выбиратся по стойке. К стойке С-95 крепление выполняется Хомутом Х-10, а со стойкой СВ-105 используется Хомут Х-42. В комплект поставки траверсы хомут не включается. В случае необходимости хомут заказывается отдельно.

Детали: 1.Уголок 50 х 50 х 5, ГОСТ 8509-72, L - 700 мм - 1 шт; 2. Штырь Ш-16-К-25, ГОСТ 18381-80 - 4 шт.

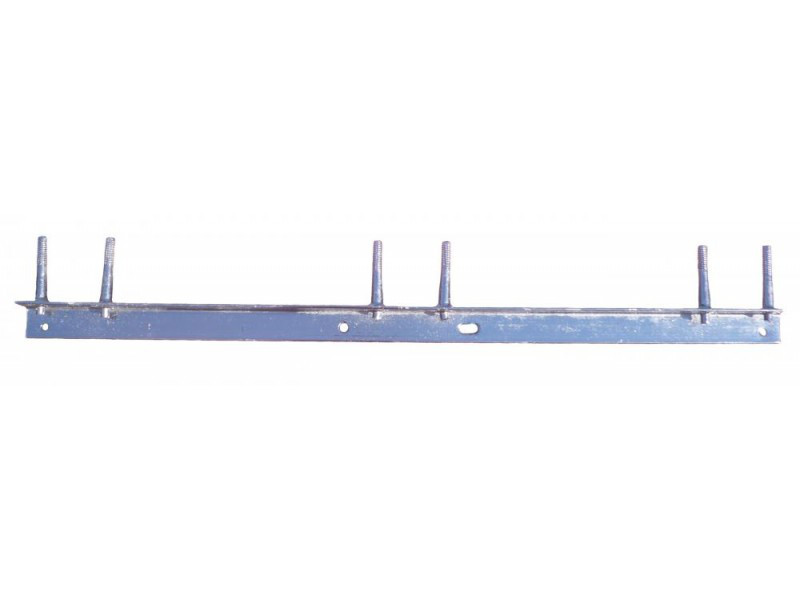

ТРАВЕРСА ТН-5

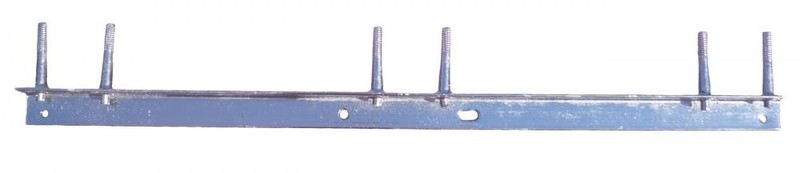

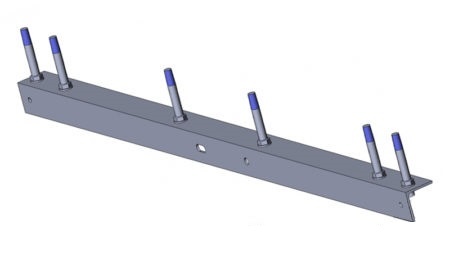

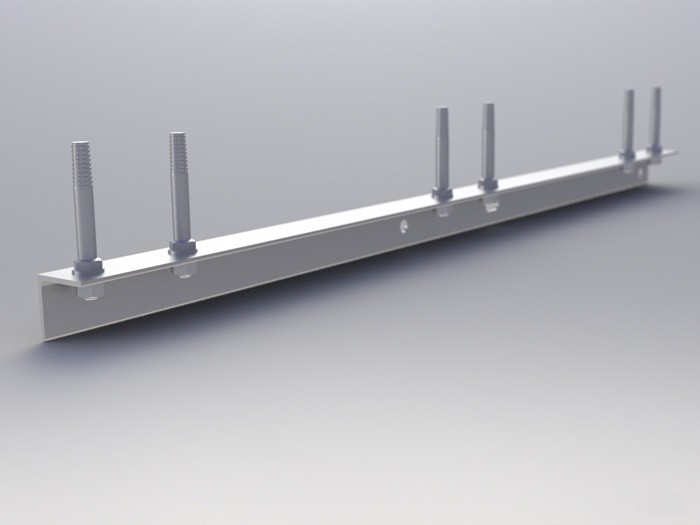

Траверса ТН-5 применяется при одинарном креплении проводов на опорах ВЛ напряжением 0,4 кВ. Изоляторы типа ТФ-20, ТФ-20П устанавливаются на штыри траверсы и фиксируются колпачками К-5. Отверстия, расположенные на траверсе, позволяют закрепить траверсу на опоре при помощи хомутов. Выбор необходимого хомута определяется типом опоры. На опоре СВ-95 траверса крептся Хомутом Х-10, а на опоре СВ-105 Хомутом Х-42. Заказ хомута осуществляется отдельно. В стандартный комплект поставки траверсы хомуты не входят.

Детали: 1.Уголок 63 х 63 х 5, ГОСТ 8509-72, L - 1390 мм - 1 шт; 2. Штырь Ш-15-К-25, ГОСТ 18381-80 - 6 шт.

ТРАВЕРСА ТН-6

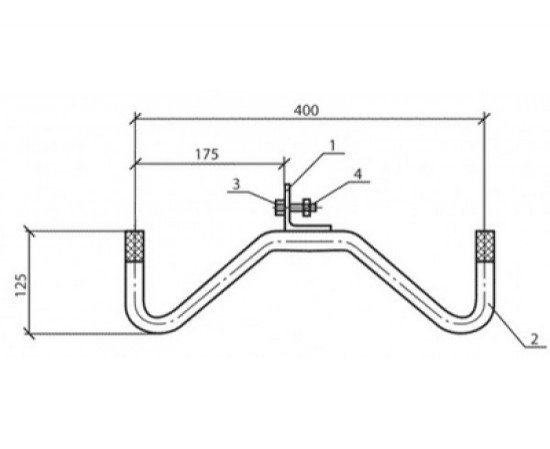

С помощью Траверсы ТН-6 осуществляется одинарное крепление проводов к опорам ВЛ напряжением 0,4кВ. На штырь и крюк траверсы устанавливаются изоляторы типа ТФ-20, ТФ-20П. Фиксируются изоляторы на траверсе с помощью колпачков КП-5. На опоре ВЛ траверса крепится хомутами. Хомуты поставляются отдельно от траверсы и подбираются к опоре. При установке на опоры СВ-95 используется Хомут Х-10, при установке на опоры СВ-105 применяется Хомут Х-42.



Детали: 1. Круг 16, ГОСТ 2590-71, L - 725 мм - 1 шт; 2. Уголок 50 х 50 х 4, ГОСТ 8509-72, L - 40 мм - 1 шт. Стандартные изделия: 3. Болт М 10 х 25, ГОСТ 7798-70, кол-во - 1 шт; 4. Гайка М10, ГОСТ 5915-70, кол-во - 1 шт.

ТРАВЕРСА ТН-7

ТРАВЕРСА ТН-8

Траверса ТН-8 используется при установке опор ВЛ напряжением 0,4 кВ в случае одинарного крепления проводов на опорах. Штыри траверсы Ш-16-С-25 расчитаны на установку изоляторов типа ТФ-20, ТФ-20П. Фиксация изоляторов осуществляется колпачками К-5.Закрепление траверсы на опоре выполняется хомутами. Хомуты не включаются в комплект поставки траверсы. Тип применяемого хомута зависит от вида опоры. Крепление траверсы  к опоре СВ-95 производится Хомутом Х-10, а к опоре СВ-105 Хомутом Х-42.

Детали: 1.Траверса ТН-9; 2.Уголок 63 х 63 х 5, ГОСТ 8509-86, L - 400 мм - 1 шт; 3. Круг-18, ГОСТ 2590-71, L - 170 мм - 1 шт.

ТРАВЕРСА ТН-9

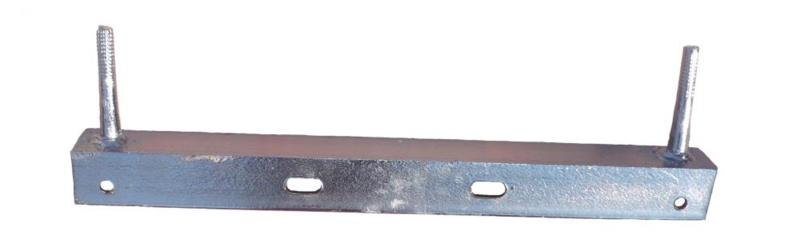

Траверса ТН-9 используется для одинарного крепления проводов на опорах при прокладке ВЛ напряжением 0,4 кВ. Конструкция траверсы имеет два штыря Ш-16-С-25 для установки изоляторов  ТФ-20, ТФ-20П, которые крепятся колпачками К-5. Траверса ТН-9 часто используется вместе с Траверсой ТН-8. Крепится траверса на опоре с использованием хомута. Хомут для крепления подбирается под опору и заказывается отдельно.

Детали: 1.Уголок 63 х 63 х 5, ГОСТ 8509-86, L - 670 мм - 1 шт; 2. Штырь Ш-16-К-25, ОСТ 34-13-931-86 - 2 шт.

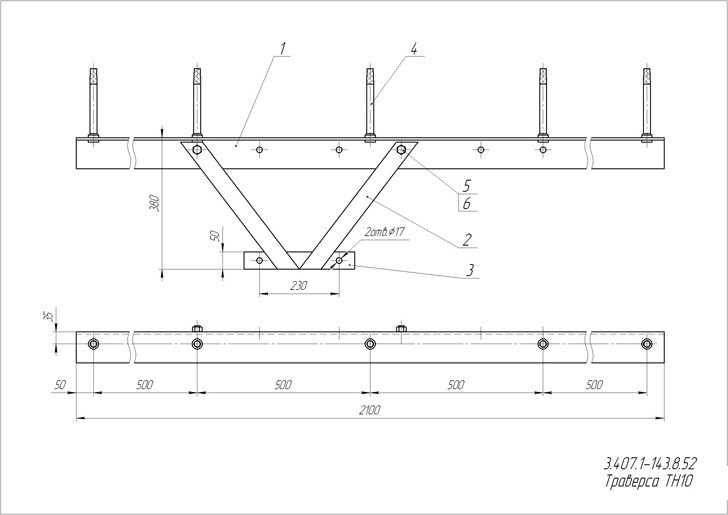

ТРАВЕРСЫ ТН-10 (ТН-11)

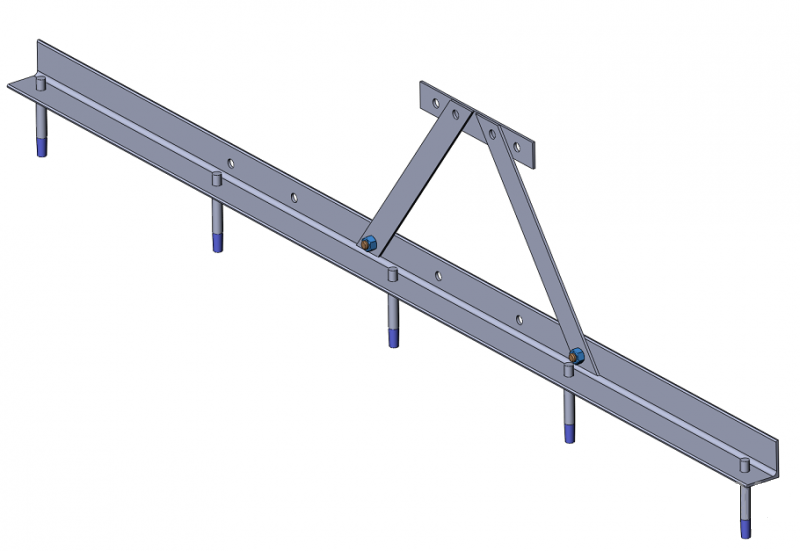

Траверсы ТН-10, ТН-11 используются на опорах ВЛ номинальным напряжением 0,4 кВ для одинарного крепления проводов. Траверсы имеют пять штырей под изоляторы, которые фиксируются на траверсах колпачками. Крепление траверс на опоре выполняется через специальные отверстия при помощи хомутов. Хомуты поставляются по отдельному заказу. Существуют разные виды хомутов, рассчитанные на крепление к опорам определенного вида.  Для крепления на опору СВ-95 применяется Хомут Х-10, с опорой СВ-105 необходимо использовать Хомут Х-42.

Детали: 1.Уголок 70(90) х 70(90) х 5(7), ГОСТ 8509-86, L - 2100 мм - 1 шт; 2. Полоса 5 х 50 ГОСТ 103-76, L - 500 мм; 3. Полоса 5 х 50 ГОСТ 103-76, L - 320 мм 4. Штырь Ш-16-К-25, ОСТ 34-13-931-86 - 5 шт; Болт М 16 х 30, ГОСТ 7798-70 - 2 шт; Гайка М 16, ГОСТ 5915 - 70 - 2 шт.

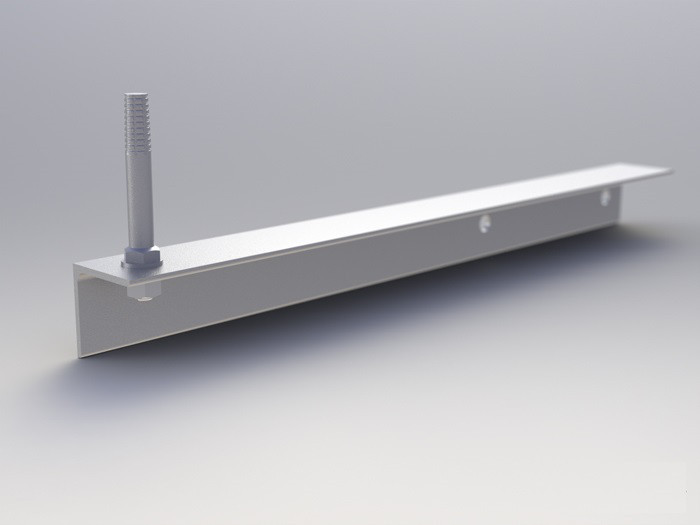

ТРАВЕРСЫ ТН-12 (ТН-13)

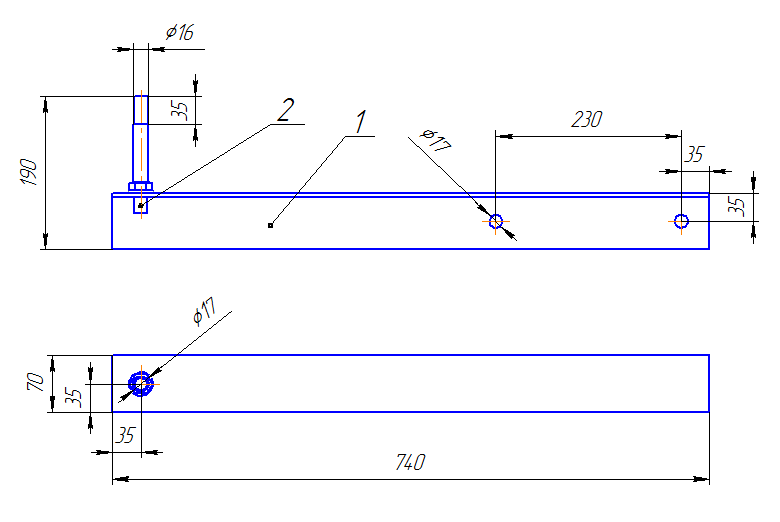

Траверсы ТН-12, ТН-13, (траверса ТН-13 зеркальное отражение траверсы ТН-12) предназначены для одинарного крепления проводов при установке ВЛ номинальным напряжением 0,4 кВ. На траверсах имеется один штырь для установки изолятора. На изолятор для закрепления устанавливается колпачок. Траверсы крепится к опоре хомутами. Разные типоразмеры хомутов применяются для крепления к разным опорам. Например, к опоре СВ-95 траверсы крепится Хомутом Х-10, а к опоре СВ-105 крепление выполняется Хомутом Х-42. Заказ хомутов необходимо производить отдельно для конкретной опоры .

Детали: 1.Уголок 70(70) х 70(70) х 5(5), ГОСТ 8509-86, L - 740 мм - 1 шт; 2. Штырь Ш-16-К-25, ОСТ 34-13-931-86 - 1 шт.

ТРАВЕРСА ТН-14

ТРАВЕРСА ТН-15
